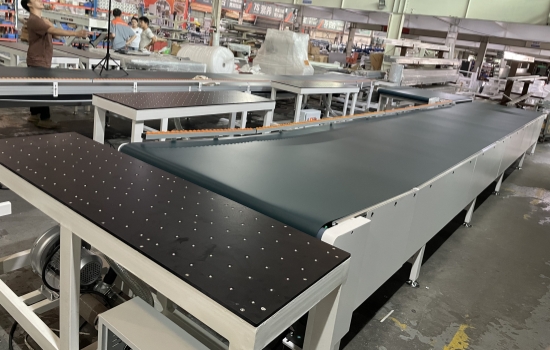

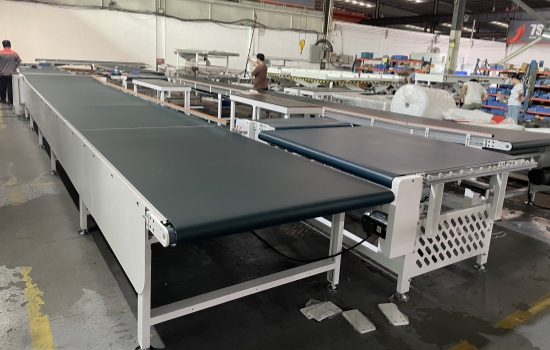

Linea di ritorno del nastro della bordatrice: il "hub di circolazione" automatizzato per i processi di bordatura dei pannelli di mobili

La linea di ritorno del nastro della bordatriceè un dispositivo di trasporto automatizzato appositamente progettato per funzionare con bordatrici. Utilizza un nastro come mezzo di trasporto principale e impiega una struttura di "ritorno circolare" per consentire il cambio di direzione, il trasporto,

e caricamento secondario dei pannelli dopo la bordatura.

Questo dispositivo sostituisce completamente il tradizionale metodo di movimentazione manuale dei pannelli, fungendo da componente chiave per collegare i processi di bordatura e migliorare l’efficienza produttiva. È ampiamente utilizzato in scenari di lavorazione su larga scala come la personalizzazione dell'intera casa e la produzione di mobili.

Funzioni principali: affrontare i punti critici di "efficienza e manodopera" nei processi di bordatura

1. Trasporto circolare automatizzato:

 Dopo che una bordatrice ha terminato la bordatura del bordo singolo di un pannello, la linea di ritorno del nastro può trasportare direttamente il pannello al meccanismo di cambio direzione senza movimentazione manuale.

 Il pannello viene quindi riportato automaticamente all'estremità di alimentazione della bordatrice, formando un'operazione a ciclo chiuso di "bordatura → ritorno → ri-bordatura".

 Un singolo lavoratore può azionare una bordatrice per completare la bordatura multi-bordo, riducendo i costi di manodopera di oltre il 60%.

2. Protezione stabile del pannello:

  Come mezzo di trasporto vengono utilizzati nastri resistenti all'usura e antiscivolo (ad es. materiale PU). In combinazione con rulli pressori e deflettori di guida, i pannelli vengono sollecitati uniformemente e scorrono in modo stabile durante il trasporto.

  Ciò previene le collisioni dei bordi e i graffi superficiali causati dalla movimentazione manuale, rendendolo particolarmente adatto per superfici fragili come i pannelli delle porte in PET e i pannelli in pellicola skin-feel.

3. Adattamento flessibile alle esigenze di produzione:

  Supporta la regolazione della velocità da 0 a 1000 mm/min, che può essere adattata con precisione al ritmo di lavorazione della bordatrice.

  Grazie al design modulare, può adattarsi a pannelli con uno spessore di 3-50 mm e una dimensione massima di 2,4 m × 1,2 m.

  Inoltre, può essere personalizzato in "a forma di U", "a forma di L" e altri layout per adattarsi a diversi spazi dell'officina.

4. Collegamento a linee di produzione automatizzate:

  Può essere collegato a più bordatrici, centri di lavoro CNC o macchine a caricamento automatico per formare una linea di produzione completamente automatizzata che copre "taglio di pannelli → bordatura → foratura".

  Alcuni modelli di fascia alta supportano la connessione ai sistemi MES, consentendo il monitoraggio in tempo reale della velocità di trasporto e della quantità di pannelli per una gestione più semplice della produzione.

Scenari applicativi: focalizzazione sulle esigenze principali della "bandatura multi-bordo"

L'applicazione della linea di ritorno a nastro è fortemente concentrata negli scenari di lavorazione che richiedono l'applicazione di bordature multibordo, rendendola una "attrezzatura essenziale" per la produzione di mobili:

1. Bordatura multi-bordo con una bordatrice a bordo singolo:

  Se utilizzato con una bordatrice completamente automatica per completare 2-4 processi di bordatura dei pannelli (ad esempio, bordatura a quattro bordi per i pannelli laterali dell'armadio),

  il pannello viene restituito dalla linea di ritorno del nastro dopo la prima bordatura. Gli operatori devono solo regolare la direzione del pannello per iniziare la seconda bordatura, senza necessità di movimentazione manuale durante il processo.

2. Produzione automatizzata con collegamento di più apparecchiature:

  Nelle fabbriche di fascia alta, collega due bordatrici per formare una "linea a doppia macchina": una macchina è responsabile della bordatura dei lati lunghi dei pannelli,

  e l'altro per i lati corti. La linea di ritorno del nastro effettua un trasferimento intermedio, consentendo l'elaborazione senza operatore di "caricamento una tantum, bordatura su quattro bordi".

3. Trasporto efficiente di pannelli di grandi dimensioni:

  Per pannelli di grandi dimensioni come pannelli di ante di armadi e pannelli di mobili TV, il trasporto coordinato di più nastri evita che i pannelli cedano e si deformino.

  Abbinato alle sezioni di trasporto in pendenza e ai rulli ausiliari, garantisce il ritorno stabile dei pannelli di grandi dimensioni senza danni.
