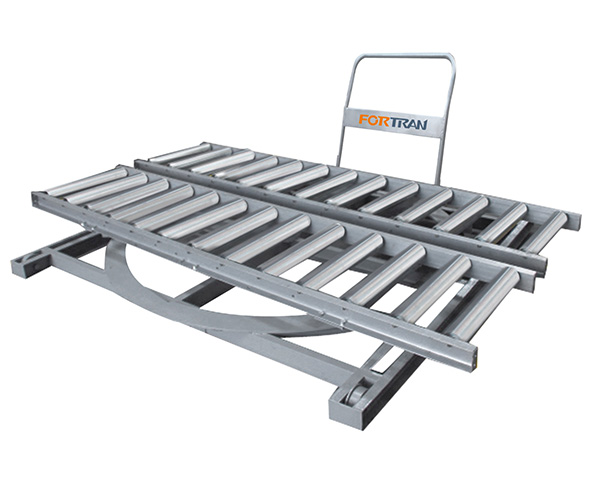

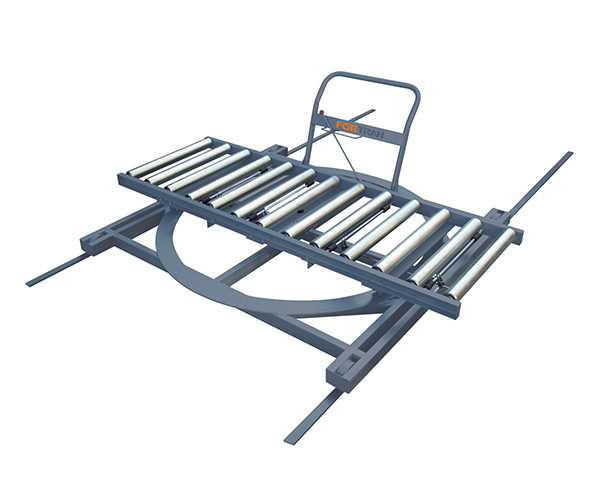

Carrello rotativo su rotaia a rulli non alimentato

1. Introduzione al prodotto

Il carrello rotante con binario a rulli non alimentato include una fila singola di carrello rotante con binario a rulli non alimentato e il carrello rotante con binario a tamburo non alimentato a doppia fila. Il carrello è bloccato dalla maniglia di avvolgimento. Il carrello rotante a rulli non alimentato è un'altra opzione in base al progetto che sposta il pannello da un'area all'altra in una direzione diversa.

2. Parametro del prodotto (specifica)

a. Single Row of Unpowered Roller Track Rotary Trolley:

Modello	FQ-ZPC-C
Dimensione esterna	L2400*W600*H300mm
Lunghezza del rullo	500 mm
Interasse rulli	200 mm
Raggio principale	80*40*2,0 mm
Dimensioni del rullo	φ76*1,5 mm
Cuscinetto a rulli	φ15mm
Capacità di carico	600 kg/metro (carichi dinamici); 800 kg/metro (carichi statici)

b. Carrello rotante a tamburo non alimentato a doppia fila:

Modello	FQ-SZPC-C
Dimensione esterna	L2400*L1200*H300mm
Lunghezza del rullo	500 mm
Interasse rulli	200 mm
Raggio principale	80*40*2,0 mm
Dimensioni del rullo	φ76*1,5 mm
Cuscinetto a rulli	φ15mm
Capacità di carico	600 kg/metro (carichi dinamici); 800 kg/metro (carichi statici)

1. Il rullo è prodotto da Fortran ed è realizzato in tubo zincato a caldo con elevata resistenza alla corrosione e può superare il test di nebbia salina di 72 ore.
2. La trave principale è prodotta da Fortran e utilizza una trave principale in acciaio ad alta resistenza, che ha una forte capacità di carico e una struttura stabile.
3. La ruota in acciaio utilizza una ruota in acciaio solido di alta qualità con elevata durata e forte resistenza agli urti.
4. Il telaio della ruota è realizzato con un telaio della ruota ad alta resistenza per fornire un supporto sufficiente al carrello. La superficie viene smaltita spruzzando polvere, che non è facile da corrodere e arrugginire.
5. La parte di saldatura è saldata dal robot. Rispetto alla saldatura manuale tradizionale, la qualità della saldatura è elevata per evitare una qualità di saldatura irregolare.

4.Dettagli del prodotto
