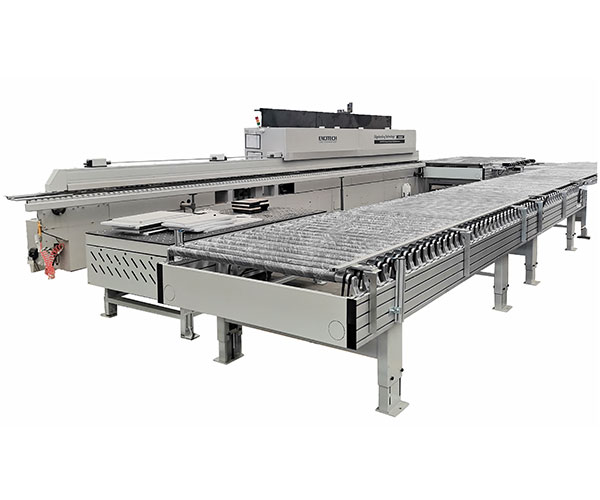

Linea di trasporto di ritorno a rulli per bordatrice

1. Introduzione al prodotto

La linea di trasporto di ritorno a rulli per bordatrice ha un alto grado di automazione; la programmazione del PLC è di facile utilizzo, la macchina è affidabile e con buone prestazioni. Prima l'operatore alimenta manualmente il pezzo lateralmente, il pezzo sigillato verrà ricevuto dalla linea di trasporto di ritorno a rulli per bordatrice per il ritorno automatico, quindi convertirà nuovamente manualmente gli altri lati per la bordatura, in modo da realizzare il funzione di bordatura di ritorno intelligente.

2. Parametro del prodotto (specifica)

Modello	FQ-UX22
Gamma di pezzi	300*300-1200*2400 mm
Spessore del pezzo	10~60 mm
Peso massimo di carico	100 kg
Velocità di lavoro	12~28M/min
Alimentazione totale	7,5 KW

Parte prima: Machine Head-1

Dimensione esterna	L3500*W2330mm(1815)*H900±50mm
Lunghezza rulli	1700 mm e 1400 mm
Raggio principale	240*50 Profilo in alluminio
Diametro rullo	56mm con rivestimento in gomma
Spessore della gomma	3 mm
Distanza tra i rulli	120 mm

Parte seconda: Machine Head-2

Dimensione esterna	L3000*L2660mm (1615)*H900±50mm
Lunghezza rulli	1500 mm
Raggio principale	240*50 Profilo in alluminio
Diametro rullo	56mm con rivestimento in gomma
Spessore della gomma	3 mm
Distanza tra i rulli	120 mm
Aggiungere con la piastra in bachelite per tenere il pannello

Parte terza: rulliera motorizzata

Dimensione esterna	L6900*L1415mm *H900±50mm
Raggio principale	240*50 Profilo in alluminio
Diametro rullo	56mm con rivestimento in gomma
Lunghezza rulli	1300 mm
Spessore della gomma	3 mm
Distanza tra i rulli	120 mm

Parte quarta: Tavolo galleggiante pneumatico

Dimensione totale	L2500*L1200*H800~900mm
Materiale della tavola	Acciaio 8#U con piastra in bachelite
Cornice principale	Tubo rettangolare 60*40*3 mm
Alimentazione elettrica	1,5 KW
Con la funzione di sollevamento, il raggio di sollevamento è di circa 100 mm

Parte quinta: Tavolo galleggiante pneumatico

Dimensione totale	L1800*L600*H900±50mm
Materiale della tavola	Acciaio 8#U con piastra in bachelite
Ventilatore	1,5 KW, marca
Gamba	Tubo rettangolare 60*40*3 mm
Cornice principale	Acciaio 40*60

1. Il trasporto stabile, nessun movimento relativo tra i materiali e il trasporto, può ridurre il danno agli oggetti di trasporto;
2.Struttura semplice, di facile manutenzione; Basso consumo energetico e basso costo.
3.Non solo la resistenza all'operazione è piccola, ma anche l'usura del pezzo è piccola, quindi la produttività è elevata, il che può aiutare a ridurre i costi di produzione.
