Sollevatore di tipo E da 3 tonnellate: attrezzatura di sollevamento e trasferimento ad alta efficienza per il collegamento della linea di produzione di materiali pesanti

   Il sollevatore di tipo E da 3 tonnellate è un dispositivo di sollevamento idraulico appositamente progettato per il sollevamento verticale e il collegamento alla postazione di lavoro di materiali pesanti. Chiamato così per la sua struttura da tavolo cava a forma di E, è adatto principalmente per la movimentazione di piatti, contenitori, pallet e altri materiali entro 3 tonnellate. È ampiamente utilizzato negli scenari di connessione in altezza della linea di produzione in settori quali i mobili a pannelli e la logistica di magazzino. In particolare, è ideale per l'abbinamento con attrezzature di trasferimento per carichi pesanti come macchine di carico e scarico a portale per costruire un collegamento di trasporto materiale tridimensionale di "trasferimento orizzontale + sollevamento verticale".

  La struttura dell'ascensore di tipo E da 3 tonnellate è costruita attorno a tre requisiti fondamentali: stabilità ai carichi pesanti, adattabilità senza costruzioni e collegamento intelligente. Tutti i componenti lavorano insieme per garantire il funzionamento efficiente e sicuro dell'apparecchiatura, che è specificamente suddivisa in sei moduli principali:

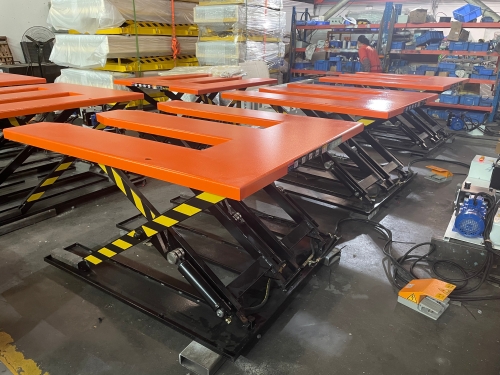

1. Piano del tavolo con cuscinetto a forma di E

  Il piano del tavolo è lavorato con piastre di acciaio al carbonio di spessore 6 mm, con una dimensione complessiva convenzionale di 2000 mm×1450 mm. Al centro è riservato un canale cavo, adatto per l'entrata e l'uscita delle forche dei transpallet manuali e dei carrelli elevatori, consentendo un rapido carico e scarico dei materiali senza strumenti di trasferimento aggiuntivi. Il bordo del piano del tavolo è trattato con misure antiscivolo e anticaduta per evitare che i materiali si spostino e scivolino durante il sollevamento. Nel frattempo, la superficie è verniciata a polvere per prevenire la ruggine, adattandosi alle condizioni di lavoro umide nelle officine.

2. Sistema di azionamento idraulico

  Dotato di 6 set di cilindri idraulici (alcuni modelli adottano una combinazione di 3 cilindri grandi e 3 piccoli), abbinato a una stazione di pompaggio da 3 kW di Haojiesi a Foshan, Guangdong o a un motore di azionamento da 2,2 kW, il sistema può raggiungere una pressione massima di 15 MPa, garantendo un sollevamento stabile con un carico pesante di 3 tonnellate. Adotta tubi dell'olio in ferro per la trasmissione dell'olio idraulico, resistenti all'alta pressione e all'usura. Inoltre, è installata una valvola limitatrice di pressione esterna per controllare con precisione la velocità di discesa e ottenere protezione da sovraccarico, prevenendo danni alle apparecchiature dovuti al sovraccarico.

3. Telaio di supporto a forbice

  I bracci di supporto sono realizzati con piastre di acciaio ad alta resistenza spesse 14 mm e il telaio è saldato con acciaio angolare 80×5 mm, caratterizzato da una forte rigidità complessiva in grado di resistere alla deformazione da stress causata dal sollevamento ad alta frequenza. La struttura a forbice, combinata con alberi principali massicci (alcuni modelli sono dotati di 60 alberi principali massicci ispessiti) e cuscinetti dinamici, garantisce un sollevamento regolare senza inceppamenti. L'altezza minima può essere abbassata a 150 mm e l'altezza massima può essere aumentata a 950-980 mm, soddisfacendo i requisiti di collegamento in altezza di diverse postazioni di lavoro.

4. Sistema di controllo intelligente

  Adottando il controllo elettrico completo Delixi, supporta tre modalità operative: manuale, automatica e pedale. La modalità manuale consente la regolazione precisa dell'altezza secondo necessità; la modalità pedale libera le mani per la coordinazione della postazione di lavoro; la modalità automatica è dotata di un dispositivo di induzione a infrarossi, che può realizzare una compensazione intelligente della posizione "che si alza automaticamente di uno spessore della piastra quando una piastra viene rimossa e si abbassa automaticamente di uno spessore della piastra quando viene posizionata una piastra", senza intervento manuale per la regolazione dell'altezza.

5. Componenti di protezione ausiliaria

  Dotato di dispositivo antideformazione della piastra elettrica per evitare che l'albero motore si deformi sotto carico pesante. Nel frattempo, è dotato di un pulsante di arresto di emergenza e di un modulo di allarme di sovraccarico. Alcuni modelli sono inoltre dotati di salvapiedi elettrico per evitare lo schiacciamento degli operatori durante il sollevamento, nel rispetto delle specifiche di sicurezza industriale.

6. Base e struttura di installazione

  L'intera macchina adotta un design senza buche e i piedini antiscivolo nella parte inferiore possono regolare con precisione il livello, eliminando la necessità di costruzioni distruttive sul pavimento dell'officina. Con un peso proprio di circa 530kg, può essere posizionato direttamente su terreno pianeggiante per l'utilizzo, adattandosi alla rapida trasformazione delle linee di produzione esistenti.

1. NucleoVantaggi dell'attrezzatura

• Adattabilità senza costruzioni:Non è necessario l'incasso della fossa e può essere utilizzato immediatamente dopo il posizionamento, riducendo notevolmente i tempi e i costi di trasformazione della linea di produzione, particolarmente adatto per l'ammodernamento della linea di produzione di piccole e medie imprese.
• Efficienza per carichi pesanti:Il carico nominale di 3 tonnellate può trasferire intere pile di piastre contemporaneamente, il che è 4-6 volte più efficiente della tradizionale movimentazione manuale dei lotti e il sollevamento è stabile senza danni materiali.
• Collegamento intelligente:La funzione di compensazione automatica della posizione a induzione a infrarossi può connettersi perfettamente con la stazione di lavoro di tranciatura della macchina di carico e scarico del portale, realizzando un funzionamento continuo di "soppressione del portale - livellamento automatico del sollevamento - successivo caricamento del processo", riducendo i tempi di attesa della stazione di lavoro.
• Compatibilità multiutensile:Il piano del tavolo a forma di E è adatto a varie attrezzature di trasferimento come transpallet manuali, carrelli elevatori e linee a rulli e può essere integrato in modo flessibile in diversi tipi di collegamenti di produzione.


2. Coordinamento della linea di produzione con macchine di carico e scarico a portale

  Nella linea di produzione automatizzata di mobili a pannelli, l'elevatore di tipo E da 3 tonnellate funge spesso da nodo di stoccaggio del materiale e di collegamento in altezza della macchina di carico e scarico del portale:

• La macchina di carico e scarico a portale trasferisce le piastre tagliate sul piano del tavolo dell'elevatore di tipo E;
• Il sollevatore si regola automaticamente all'altezza adeguata in base all'altezza della postazione di lavoro della bordatrice;
• Lo spintore flessibile della bordatrice afferra direttamente le lastre dal piano elevatore per l'alimentazione, senza trasferimento manuale e calibrazione dell'altezza durante tutto il processo, realizzando una connessione perfetta tra i processi di taglio e bordatura e la capacità di produzione su turno singolo può essere aumentata di oltre il 20%.
