Macchina automatica per la chiusura di scatole

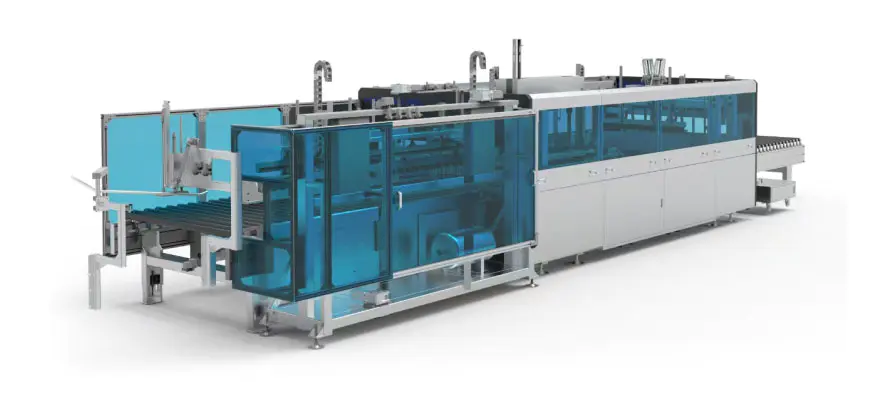

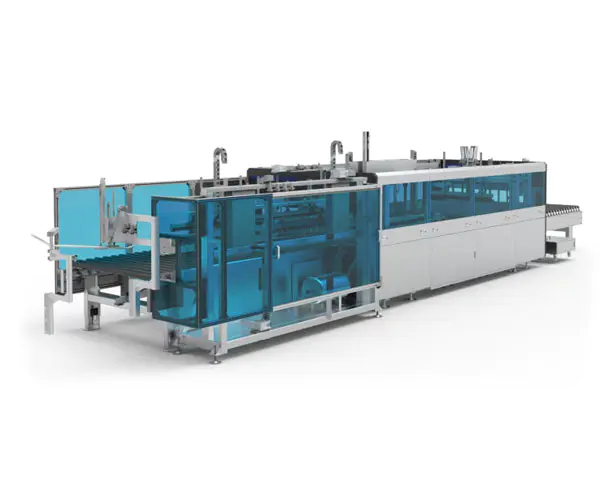

Immagine della macchina

Specifiche della macchina

Dimensioni L*L*A(mm)	Peso proprio della macchina (kg)	Alimentazione elettrica (kW)	Trasporto del carico （kg）	Altezza di lavoro (mm)
10200*2200*2260	Circa 3200 kg	10.9	50	800±50

Parametri di elaborazione

Lunghezza lavorazione cartone (mm)	Larghezza lavorazione cartone (mm)	Altezza di lavorazione del cartone (mm)	Efficienza di tenuta (cicli/min)	Spessore della carta ondulata (mm)
300-2900	200-1200	(Pannello in Legno spessore 18) 20-280	4-8	2.5-6

1. Componenti principali: macchina per colla a caldo Eva ad asciugatura rapida; servomotore; riduttore planetario; telemetro laser; cinghia sincrona; cuscinetto del blocchetto di cuscino; motore a frequenza variabile; riduttore a vite senza fine;
2. I rulli di trasporto utilizzano manicotti in gomma PVC importati, flessibili e durevoli;
3. Il meccanismo lineare della sigillatrice è guidato da guide lineari di precisione, garantendo elevata affidabilità e durata;
4. La potenza dei morsetti e delle pistole per colla è fornita da servomotori ad alta precisione, facili da controllare e che migliorano la precisione dell'attrezzatura;
5.La macchina può essere utilizzata come unità autonoma o integrata con una linea di confezionamento domestico personalizzata, offrendo opzioni di utilizzo versatili e flessibili.

1.Utilizzo
A.Questa macchina per la chiusura automatica delle scatole viene utilizzata per sigillare scatole per imballaggio di mobili di fascia alta.
B.Questa attrezzatura viene utilizzata per sigillare i cartoni dei modelli M/A-0410 e M/A-0419.
C. Viene prima incollato il fondo del cartone, poi vengono posizionati all'interno gli articoli da imballare e i materiali di imbottitura, quindi viene effettuata la sigillatura a macchina.

2. Principio generale di funzionamento
L'intera attrezzatura è divisa in cinque sezioni: la sezione della macchina di misura, la sezione della macchina del buffer di alimentazione, la sezione della sigillatura del tunnel, la sezione della macchina di transizione e la sezione della sigillatura dello spintore.

A.Durante il funzionamento, i cartoni imballati, con gli articoli riempiti all'interno, entrano dalla sezione della macchina di misura lungo il bordo di riferimento. Il sensore di larghezza all'ingresso misura approssimativamente la larghezza del cartone. Quando il cartone raggiunge la fine della sezione della macchina di misura, viene fermato da un dispositivo deflettore. Il dispositivo di bloccaggio attivo misura quindi accuratamente la larghezza del cartone, mentre il dispositivo con piastra ad alta pressione misura accuratamente l'altezza del cartone. Successivamente, il cartone si sposta dalla sezione della macchina dosatrice attraverso la sezione della macchina buffer di alimentazione fino all'ingresso della sezione sigillatrice a tunnel.

B.Quando il cartone entra nella sezione di sigillatura a tunnel, la pistola per colla all'ingresso applica l'adesivo hot melt lungo la lunghezza del cartone. Passa quindi attraverso il canale di sigillatura, che consiste in un gruppo di aste pieghevoli, un meccanismo di pressione, un meccanismo a cinghia laterale e un meccanismo a cinghia di contrappeso, completando la sigillatura del lato lungo.

C.Il cartone, con il lato lungo sigillato, entra nella sezione macchina di transizione e viene fermato dal dispositivo deflettore anteriore all'ingresso della sezione saldatrice a spintore. Il primo lato corto viene poi incollato e sigillato tramite il dispositivo di spruzzatura, il dispositivo a piastra premente anteriore ed il dispositivo a piastra saldante anteriore. Una volta saldato il primo lato corto, il cartone entra nella sezione saldatrice a spintore e si muove all'indietro, dove viene fermato dal dispositivo deflettore posteriore. Il secondo lato corto viene poi incollato e sigillato tramite il dispositivo di spruzzatura, il dispositivo a piastra premente posteriore e il dispositivo a piastra posteriore saldante. A questo punto l'intero processo di sigillatura del cartone è completato ed esso fuoriesce dalla sezione di sigillatura a spintore.

D. Questo metodo di sigillatura del cartone, che riconosce la larghezza della scatola, può sigillare efficacemente cartoni di diverse dimensioni durante il processo di alimentazione senza la necessità di inserire le dimensioni delle scatole.

E.Per la sigillatura in batch di cartoni con le stesse dimensioni, l'apparecchiatura può passare alla modalità batch. Dopo aver misurato la larghezza del primo cartone e applicato questo valore all'intera serie, la sezione saldatrice a tunnel regola la dimensione del canale e la mantiene invariata, migliorando così l'efficienza della saldatura. La velocità massima può raggiungere fino a 8 pacchi al minuto.

Struttura funzionale

NO.	Articolo	Caratteristica
1	Alimentatore della sezione anteriore	Realizza la funzione di alimentazione dei pacchi, consegnandoli in modo rapido, preciso ed efficiente nelle posizioni designate. La trave principale è realizzata in acciaio al carbonio e rivestita in plastica. Per garantire che i pacchi siano allineati accuratamente, viene utilizzato un meccanismo di guida e allineamento fisso per guidare i pacchi in posizione
2	Dispositivo per la misurazione dell'altezza	I blocchi di pressatura in alluminio vengono utilizzati per misurare l'altezza delle confezioni attraverso sensori di bilancia elettronica e cilindri pneumatici, e i dati vengono poi ritrasmessi
3	Copertina	Migliorando l'aspetto estetico dell'apparecchiatura e fornendo allo stesso tempo un certo grado di protezione, la struttura complessiva è costituita principalmente da piastre piegate di acciaio al carbonio rivestite di plastica. È ulteriormente arricchito con profili in alluminio specializzati e pannelli acrilici blu reale.
4	Cremagliera	Il telaio della macchina è realizzato mediante saldatura di tubi rettangolari e piastre di acciaio, seguita da una lavorazione meccanica di precisione. Ciò garantisce un'elevata accuratezza di assemblaggio e precisione operativa, garantendo una lunga durata e una buona stabilità dell'attrezzatura
5	Dispositivo ghiandolare	Trattiene efficacemente il coperchio superiore del cartone, preparandolo per il successivo processo di sigillatura.
6	Anteriore e Deflettori posteriori	Raggiunge il posizionamento del pacco. I cuscinetti lineari, insieme agli alberi cromati, forniscono una guida lineare. I cilindri pneumatici a più stadi vengono controllati separatamente e, in combinazione con il sistema di incollaggio, ottengono una regolazione dell'altezza a due stadi. Ciò garantisce la qualità del processo di incollaggio e mantiene efficacemente la confezione in una posizione specifica per un posizionamento accurato.
7	Dispositivo di misurazione della larghezza	Il sistema di alimentazione orizzontale utilizza motori ad alta precisione insieme a riduttori per garantire la stabilità del sistema di trasmissione. È principalmente responsabile della piegatura dei lembi superiori del cartone per completare l'azione di sigillatura. Il meccanismo utilizza guide lineari per dirigere il movimento lineare, con potenza fornita da cilindri pneumatici e valvole di controllo della velocità multiple che regolano il circuito dell'aria per ottenere un funzionamento rapido e stabile.
8	Parti meccaniche piatto spingitore doppio cilindro	È principalmente responsabile della piegatura dei lembi superiori del cartone per completare l'azione di sigillatura. Il meccanismo utilizza guide lineari per dirigere il movimento lineare, alimentate da cilindri pneumatici e regolate da valvole di controllo della velocità multiple nel circuito dell'aria per ottenere un funzionamento rapido e stabile.
9	Meccanismo della ghiandola	È principalmente responsabile di fissare il coperchio superiore del cartone per evitare che il pacco si sposti. Il meccanismo utilizza guide lineari per dirigere il movimento lineare e il design eccentrico del cilindro pneumatico fornisce una migliore stabilizzazione della confezione.
10	Spruzzatura di adesivo sul bordo corto sistema	Il binario di guida è responsabile della guida lineare dell'intero meccanismo avanti e indietro. Un servomotore ad alta precisione fornisce una fonte di alimentazione stabile e l'uso di un noto marchio nazionale di riduttori epicicloidali garantisce inoltre una produzione di potenza affidabile a lungo termine. La guida lineare è installata in posizione invertita per evitare schizzi di colla, garantendo una guida pulita e stabile.
11	Macchina a scarico posteriore	Per ottenere la funzione di scarico del pacco, viene utilizzato un sistema di alimentazione a doppio stadio per consegnare il pacco in modo rapido, preciso ed efficiente. La trave principale è realizzata in acciaio al carbonio e rivestita in plastica.
12	Sistema di macchine per colla	La macchina per colla a caldo Eva ad asciugatura rapida può ottenere sia la spruzzatura di colla continua che quella intermittente. È completamente funzionale, facile da configurare e comodo da utilizzare.
13	Meccanismo di pressione verso il basso	Il servomotore aziona il riduttore per ruotare l'elevatore, ottenendo un posizionamento verticale preciso. I cilindri pneumatici vengono utilizzati per ridurre il peso e compattare il pacco, garantendo un movimento di avanzamento stabile e regolare.
14	Gruppo di pressione laterale	I cilindri pneumatici e le guide lineari si muovono dentro e fuori per posizionare e pressare il cartone. Il materiale Teflon impedisce alla colla di attaccarsi garantendo una migliore compressione del cartone.
15	Gruppo supporto laterale	Il servomotore aziona il riduttore per ruotare gli ingranaggi, con guide lineari che forniscono la trasmissione, ottenendo un posizionamento laterale preciso. La sezione di allineamento laterale utilizza rulli in Teflon per garantire una velocità costante.
16	Parte di tenuta della sezione centrale	La trasmissione a rulli della sezione centrale utilizza un sistema di alimentazione a doppio stadio, che migliora l'efficienza dell'alimentazione dei pacchi e riduce la distanza delle posizioni di attesa.
17	Struttura di pre-piegatura di alimentazione	Struttura di pre-piegatura dell'alimentazione con supporto fisso di sollevamento, utilizzando il sollevamento di controllo di precisione della vite di azionamento del riduttore azionato da servomotore; coperchio superiore e pressione inferiore utilizzando la posizione di sollevamento con controllo di precisione della vite di azionamento del riduttore azionato da servomotore per raggiungere la posizione di altezza del cartone; rullo del bordo pieghevole utilizzando il riduttore azionato da un servomotore controllo della vite controllo del cilindro di sollevamento rullo del bordo pieghevole pressione inferiore per ottenere la pelle di carta con bordo lungo pelle di carta per l'avanzamento del bordo di pre-piegatura, in modo che la scatola di tenuta sia più liscia;

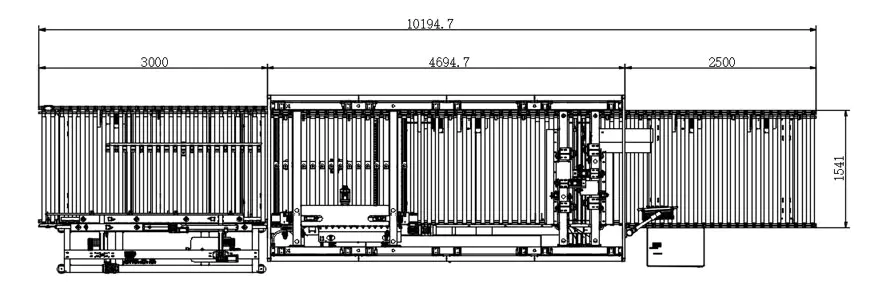

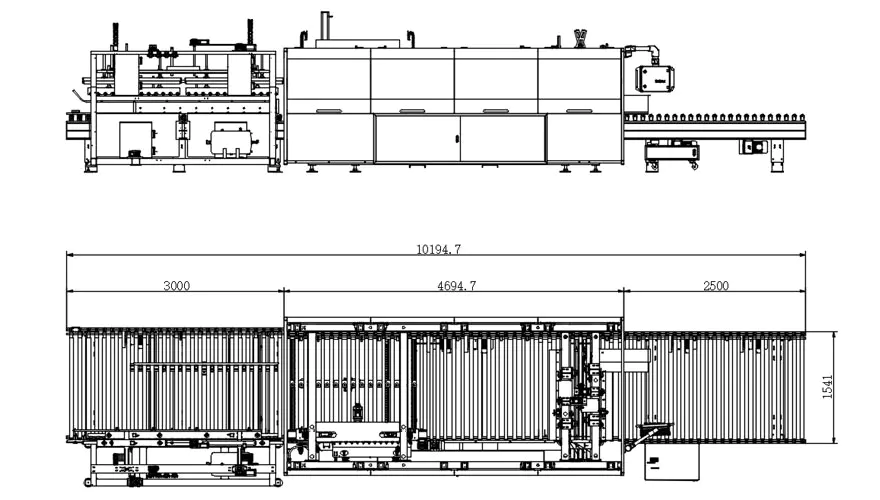

Disegni a tre viste

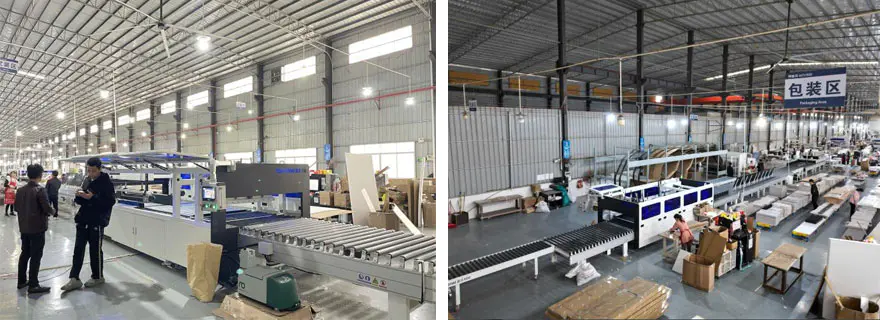

Diagramma schematico della modalità del processo di produzione

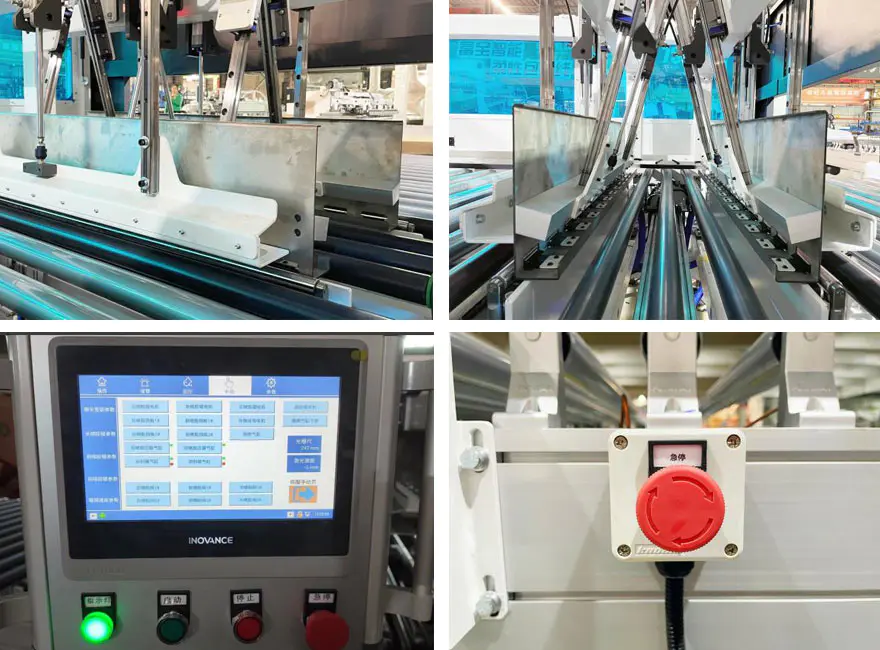

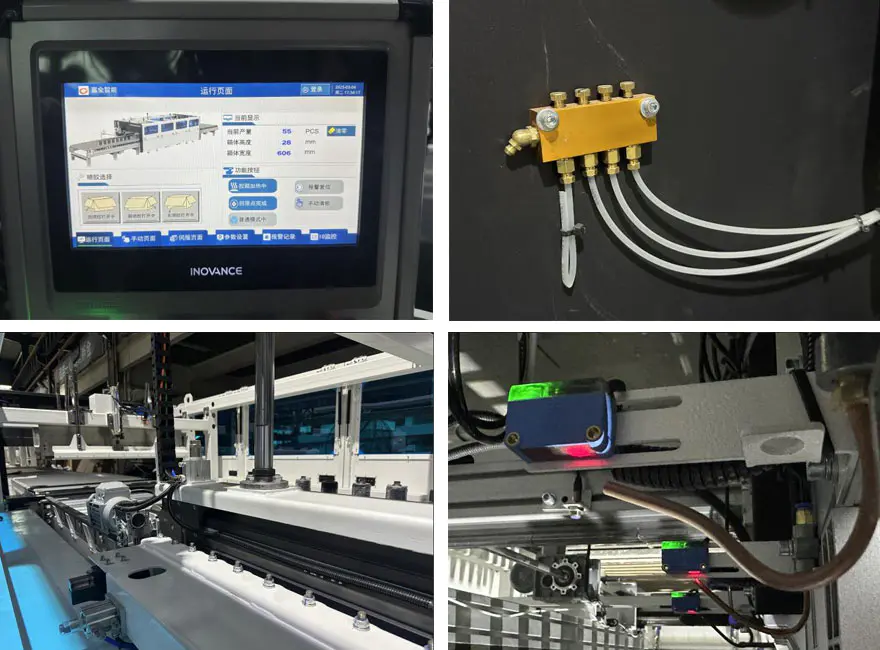

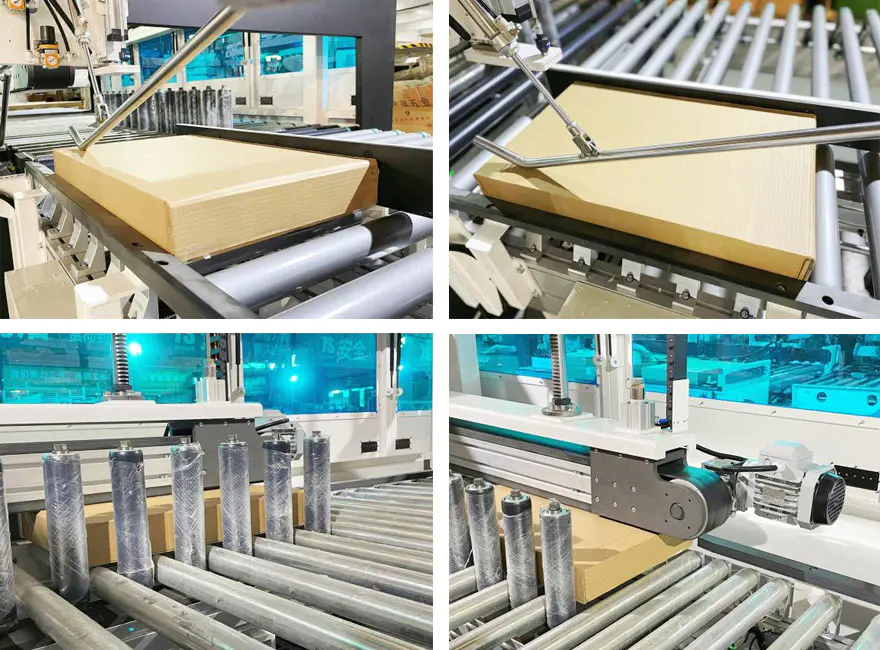

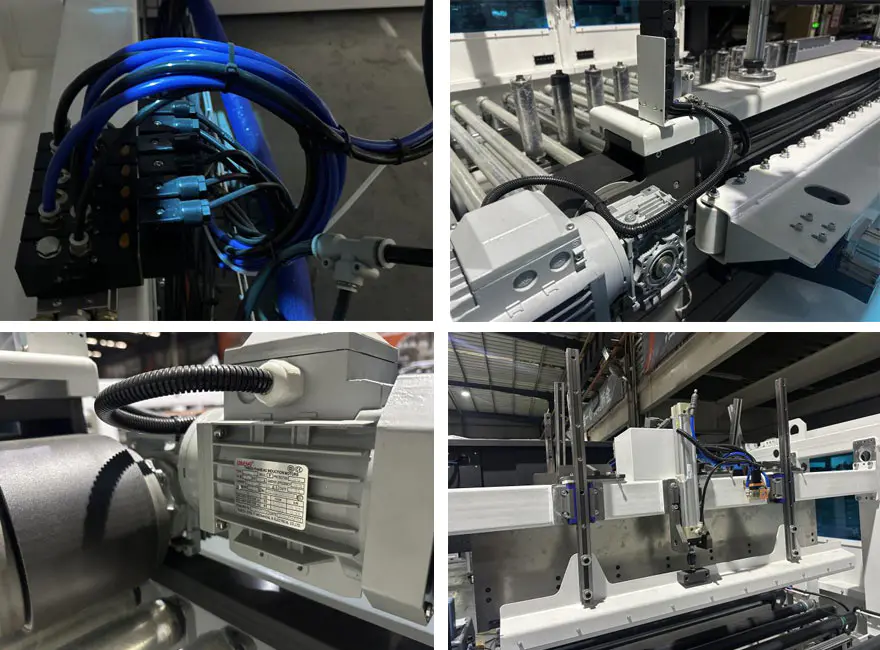

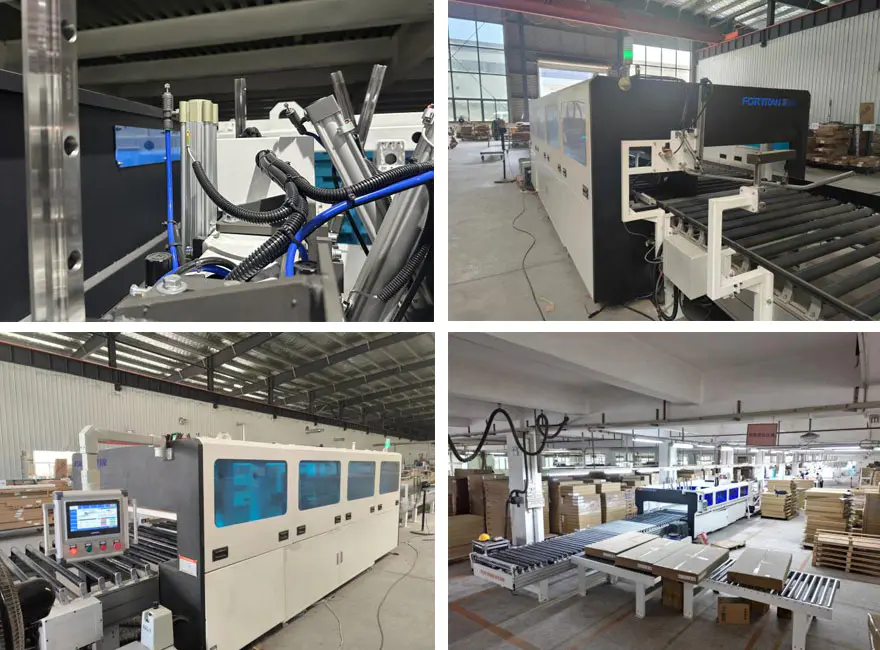

Immagini dettagliate

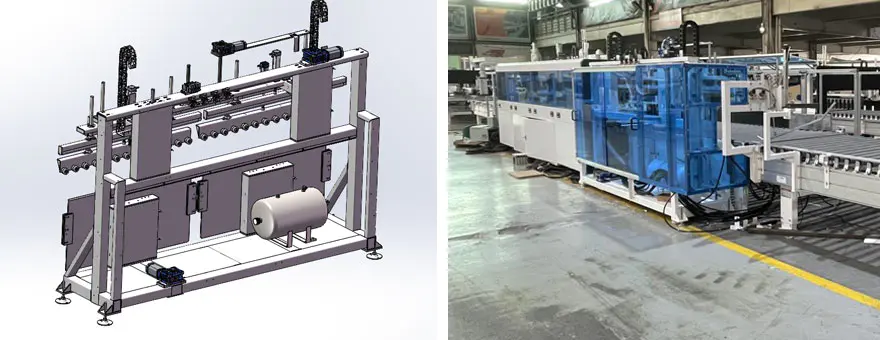

Struttura pre-piegata

Elenco delle parti indossabili e dei materiali di consumo

1.Elenco delle parti indossabili

NO.	Articolo	Specifiche	Quantità consigliata	Numero U8
1	Rullo PTEE	BZ-LFXJ-01-03-01-01	2
2	Perno a doppia estremità M16	BZ-FXJ-G-015	2
3	Ruota di pressione in teflon		4
4	Nastro di pressatura (tipo a doppia guida)	95-L3990 （Spessore3）	1
5	Nastro di allineamento laterale (tipo a tripla guida)	195-L3742 （Spessore3）	1
6	Cintura elastica a strisce	392*20*1,5	15
7	Valvola riduttrice di pressione	GR20008F1	1
8	Valvola a farfalla di aspirazione	PSL8-02A	1
9	Giunto flottante	F-M16X125F	4
10	Cilindro	SAI50X350S	1
11	Cilindro	SAI50x300S	1
12	Dispositivo di scorrimento	HGW30CC	1
13	Staffa di montaggio per cuscinetti lineari	LHBBW20	1
14	Cinghia sincrona giuntata con anima in acciaio	S8M-3984-25(Aperto)	1
15	Dispositivo di scorrimento	HGH25CA	1
16	Cintura sincrona senza saldatura con nucleo in acciaio	30-S8M-800	1
17	Cintura sincrona senza saldatura con nucleo in acciaio	30-S8M-872	1
18	Interruttore magnetico	HX-31R-2M	2
19	Elettrovalvola	4V210-08B	3
20	Ammortizzatore in gomma	SE-15（Blu）	3
21	Relè ad innesto	RXM4LB2BD	1
22	Base relè	RXZE1M4C	1
23	Relè	RXT-F01	3
24	Interruttore di prossimità	IME08-02BPOZT0S	1

2.Elenco dei materiali di consumo

NO.	Articolo	Specifiche	Quantità consigliata	Numero U8
1	Maglia del filtro dell'unità principale	133272	1
2	Guarnizione della gola	127028	6
3	Maglia del filtro della pistola a spruzzo	126150	3
4	Modulo ugelli AX	167400	6
5	Elettrovalvola 24V	150236	6
6	Guarnizione dell'ugello	100368	12
7	Guarnizione per condotto in acciaio	107332	6
8	Ugello ad angolo retto 0,5MM	130897	4
9	Ago	500661	1
10	Kit riparazione pompa a pistone	112757	1
11	Kit di riparazione ugelli AX	167414	6
12	Kit valvola antiritorno	163008	1
