Stazione di misurazione intelligente integrata

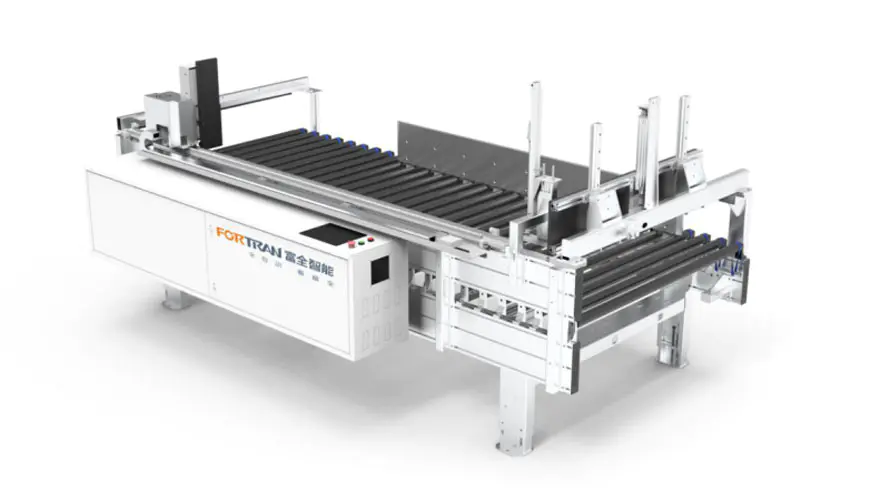

Immagine complessiva della macchina

Parametri dell'attrezzatura

Dimensioni complessiveL*W*H(mm)	Pesare l'attrezzatura (kg)	Misurazione della capacità di carico (kg/㎡)	Potenza totale (kW)	Precisione di misurazione (mm)	Altezza del banco di lavoro (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Parametri di misurazione

Intervallo di elaborazione della lunghezza della scheda L（mm）	Intervallo di elaborazione larghezza scheda W（mm）	Intervallo di lavorazione dello spessore del pannello H（mm）	Efficienza di misurazione (volte/min)	Velocità di trasporto (m/min)
350-2800	200-1200	18-250	4-6	0-35 (conversione di frequenza regolabile)

1. I piedini sono tagliati e forati al laser, garantendo posizioni precise dei fori. Sono piegati da una macchina piegatrice CNC per angoli precisi.
2. I piedi sono realizzati con piastre di acciaio decapato laminate a freddo con superfici piane. Dopo la granigliatura e la sabbiatura, vengono verniciati a spruzzo per una forte resistenza alla corrosione.
3. I piedi adottano poggiapiedi mobili e regolabili, offrendo una forte adattabilità alla planarità del terreno.
4. I rulli zincati a caldo sono ricoperti con tubi importati dall'Italia, prevenendo efficacemente i graffi superficiali dei pezzi dovuti all'attrito e garantendo superfici intatte dei pezzi.
5. La trasmissione a cinghia elastica produce un basso rumore durante il funzionamento. La cinghia elastica ha un'elevata tenacità e una lunga durata.
6.Sia i tappi che le piastre di supporto sono realizzati in laminato compatto e le piastre di supporto sono realizzate in piastre di PE lisce, con conseguente bassa resistenza all'attrito.
7. Il design integrato della misurazione della lunghezza e della larghezza riduce lo spazio sul pavimento.
8. Il controllo automatico consente misurazioni con elevata precisione, alta efficienza e basso tasso di guasto.

9. Il binario di guida del dispositivo di posizionamento meccanico adotta il binario di guida Hiwin, caratterizzato da alta precisione, basse vibrazioni e lunga durata. La trasmissione utilizza ingranaggi e cremagliere per velocità elevata e alta precisione. Il posizionamento adotta un servomotore, garantendo precisione, efficienza, velocità, coppia elevata e dimensioni ridotte.

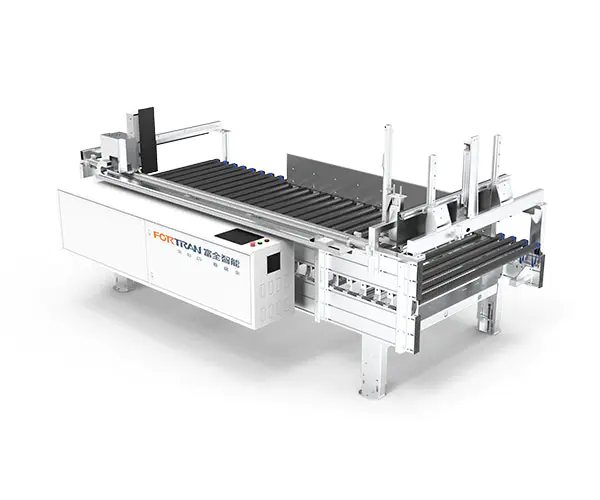

La stazione di misurazione intelligente integrata viene utilizzata principalmente per misurare la lunghezza, la larghezza e lo spessore dell'impilamento di ciascun pacco di pannelli prima dell'imballaggio. Misura prima la lunghezza, poi la larghezza e infine l'altezza, con elevata velocità, ingombro ridotto e alta efficienza. Adotta un telaio in profilo di alluminio ampio e spesso, elegante e dotato di eccellente stabilità.

Numero di serie	Nome	Caratteristica	Modulo

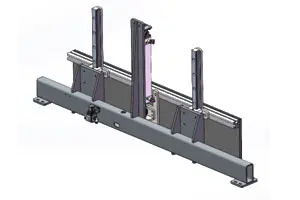

1	Gruppo trave mobile per la misurazione della lunghezza	Un servomotore ad alta precisione trasmette potenza attraverso un riduttore epicicloidale, fornendo coppia elevata, bassa rumorosità e potenza stabile. La potenza viene trasmessa attraverso un albero sincrono e ingranaggi per realizzare un rapido movimento dell'intero meccanismo, migliorando così l'efficienza.

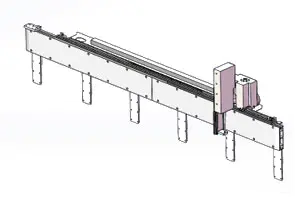

2	Gruppo piastra fissa per la misurazione della lunghezza	Questa estremità funge da piastra di riferimento per la misurazione. Il deflettore è alimentato da un cilindro pneumatico per il sollevamento verticale e raggiunge un movimento lineare rapido e stabile con l'aiuto delle guide di precisione Hiwin.

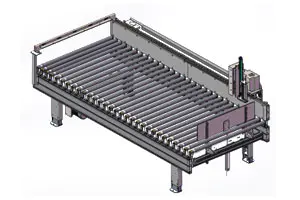

3	Telaio del trasportatore a rulli di misurazione	I rulli adottano rulli rivestiti in gomma importati dall'Italia con superfici lisce e lucide ed elevato attrito, garantendo un trasporto assolutamente stabile dei pacchi e riducendo notevolmente la possibilità di attrito radente. Sono sottoposti a pallinatura e rivestimento a spruzzo per garantire l'aspetto generale e la rigidità del telaio.

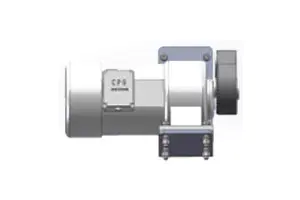

4	Gruppo motore a rulli	Utilizza motoriduttori importati per una maggiore durata. La potenza viene trasmessa stabilmente ai rulli tramite pulegge sincrone e cinghie sincrone.

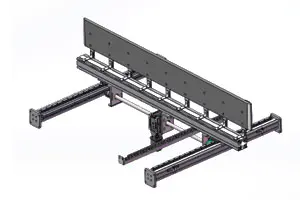

5	Meccanismo di alimentazione per la misurazione della sezione di misurazione della larghezza	Il sistema di alimentazione orizzontale adotta un servomotore ad alta precisione combinato con un riduttore di precisione per garantire la stabilità del sistema di trasmissione.

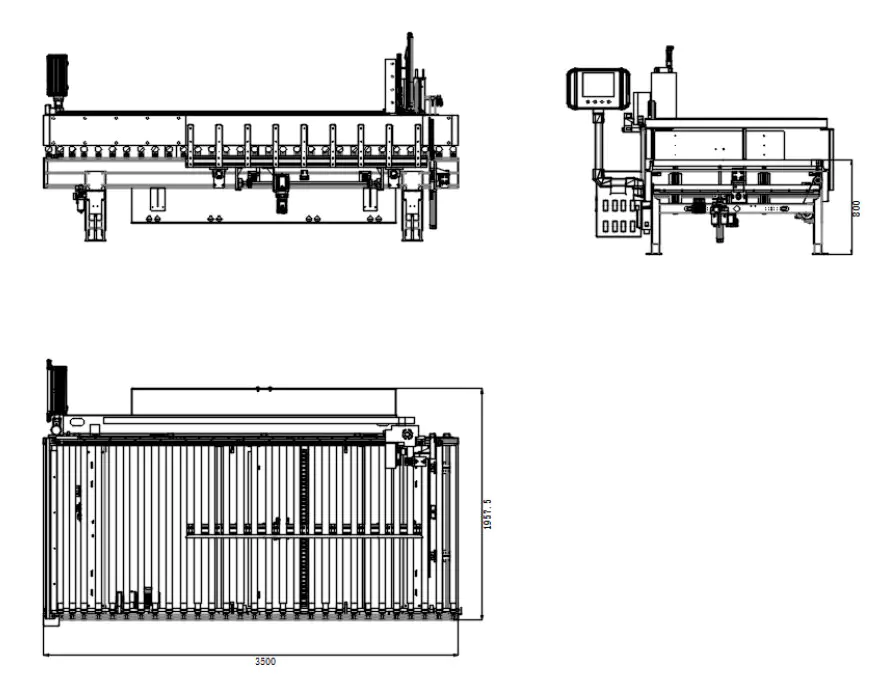

Disegni a tre viste
