Macchina di carico e scarico a portale

FORTRAN è il principale produttore e fornitore leader di linee di automazione in Cina. La macchina di carico e scarico del tipo a portale è adatta per pannelli di silicato di calcio, pannelli di vetro magnesio, pannelli in fibra di cemento, mobili in pannelli, pannelli MDF e truciolari per spostarsi in modo stabile su e giù. La macchina di carico e scarico di tipo Gantry è adatta per il sollevamento e l'alimentazione automatica di lastre di grandi dimensioni, con una lunga durata.

Modello:FQ-LMJT2

Invia richiesta

Descrizione del prodotto

1. Introduzione al prodotto

La macchina di carico e scarico del tipo a portale è facile da usare e il portale può essere azionato con un solo pulsante. La macchina di carico e scarico di tipo Gantry è semplice da usare per risparmiare manodopera e migliorare l'efficienza produttiva. Il pannello viene convogliato alla tavola a rulli sotto la macchina di carico e scarico del tipo a portale, quindi la pinza del portale scende al pannello, aspirando e spostando il pannello nella posizione impostata, e infine la pinza scende al punto di fissaggio più basso e allenta il pannello.

2. Parametro del prodotto (specifica)

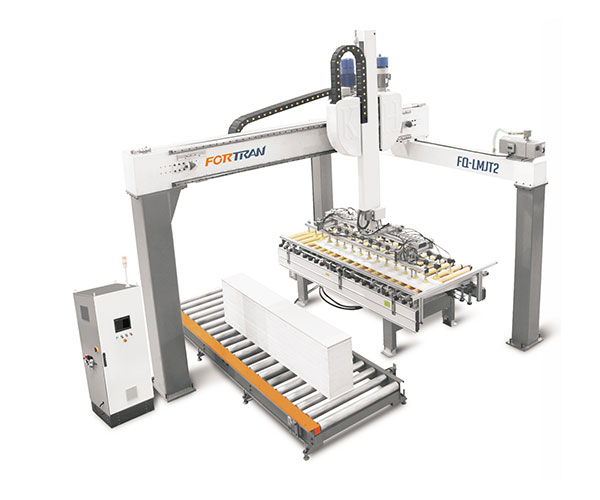

a. T type two-station bridge loader:

Modello	FQ-LMJT2
Dimensione esterna	L4800L4800H4700mm
Lunghezza del pannello	300-2400 mm
Larghezza del pannello	300-1200 mm
Capacità di carico	50 kg/mq
Potere totale	9KW
Velocità	4-5 volte/min
Raggio principale	acciaio quadrato ad alta resistenza
Componente pneumatico	AirTAC
Dispositivo elettrico	Schneider
Sistema di controllo PLC	Delta/ Innovac
Binario di guida	Hiwin

b. Caricatore a ponte a due stazioni

Modello	FQ-LMJT2
Dimensione esterna	L4800L4800H4700mm
Lunghezza del pannello	300-2400 mm
Larghezza del pannello	300-1200 mm
Capacità di carico	50 kg/mq
Potere totale	9KW
Velocità	4-5 volte/min
Raggio principale	acciaio quadrato ad alta resistenza
Componente pneumatico	AirTAC
Dispositivo elettrico	Schneider
Sistema di controllo PLC	Delta/ Innovac
Binario di guida	Hiwin

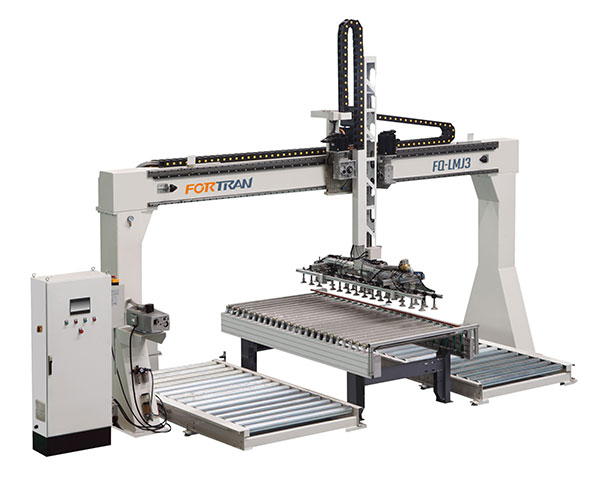

c. Caricatore a ponte a tre stazioni:

Modello	FQ-LMJ3
Dimensione esterna	L5800L2200H4700mm
Lunghezza del pannello	300-2400 mm
Larghezza del pannello	300-1200 mm
Capacità di carico	50 kg/mq
Potere totale	6KW
Velocità	4-5 volte/min
Raggio principale	acciaio quadrato ad alta resistenza
Componente pneumatico	AirTAC
Dispositivo elettrico	Schneider
Sistema di controllo PLC	Delta/ Innovazione
Binario di guida	Hiwin

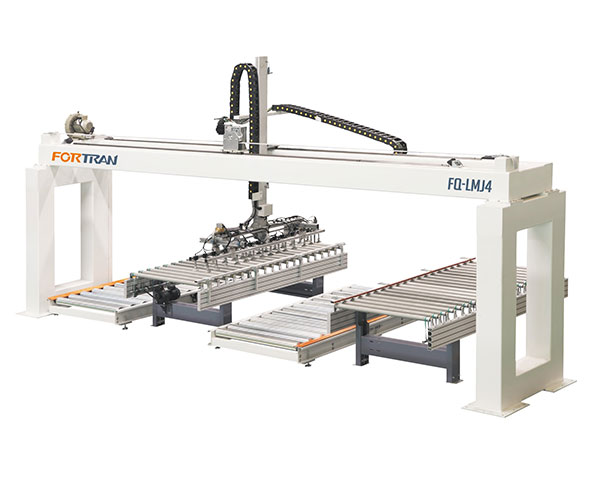

d. Caricatore a ponte a quattro stazioni:

Modello	FQ-LMJ4
Dimensione esterna	L6800W2200H4700mm
Lunghezza del pannello	300-2400 mm
Larghezza del pannello	300-1200 mm
Capacità di carico	50 kg/mq
Potere totale	6KW
Velocità	4-5 volte/min
Raggio principale	acciaio quadrato ad alta resistenza
Componente pneumatico	AirTAC
Dispositivo elettrico	Schneider
Sistema di controllo PLC	Delta/ Innovazione
Binario di guida	Hiwin

3. Caratteristica e applicazione del prodotto

1. La trave principale è realizzata in acciaio quadrato ad alta resistenza. Il telaio è impiombato con l'intero tubo quadrato, con carico elevato, per garantire un processo di lavoro regolare e una struttura stabile.
2. La parte di connessione è saldata con precisione dal robot OTC giapponese e formata in una sola volta.
3. Servomotore Delta di Taiwan, che controlla la ventosa su o giù, con movimento orizzontale regolare.
4. La macchina di carico e scarico di tipo Gantry adotta un binario di guida a denti obliqui di alta qualità. Rispetto alla guida a denti diritti, la guida a denti obliqui ha una maggiore resistenza all'usura e una maggiore capacità di lubrificazione.

4.Dettagli del prodotto
