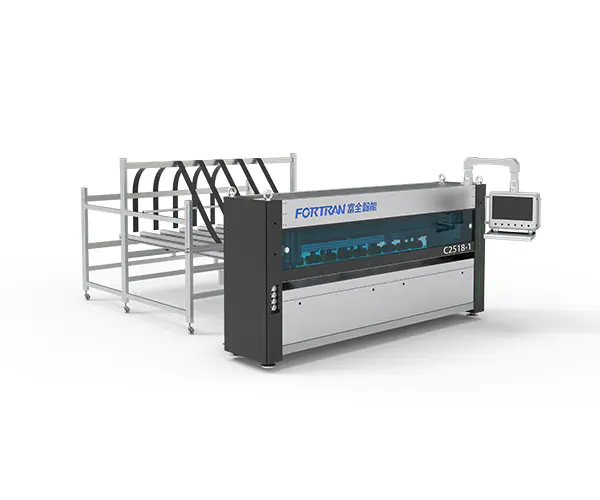

Tagliatrice di carta completamente automatica

Specifiche della macchina

Dimensioni L*L*A(mm)	Specifiche di base	Alimentazione elettrica (kW)	Velocità di taglio (M/min)	Altezza di lavoro (mm)
6700*3650*3000	7 coltelli verticali + 1 orizzontale, con modalità di alimentazione a foglio singolo e alimentazione a foglio continuo	5.25	0-120	850

Parametri di elaborazione

minimo Lunghezza di taglio L (mm)	Massimo. Larghezza di taglio L (mm)	Spessore di taglio per carta ondulata H (mm)	Precisione della spaziatura longitudinale della lama (mm)	Efficienza (PCS/min)
300	2500	2.5-6.5	±1,5	0-12

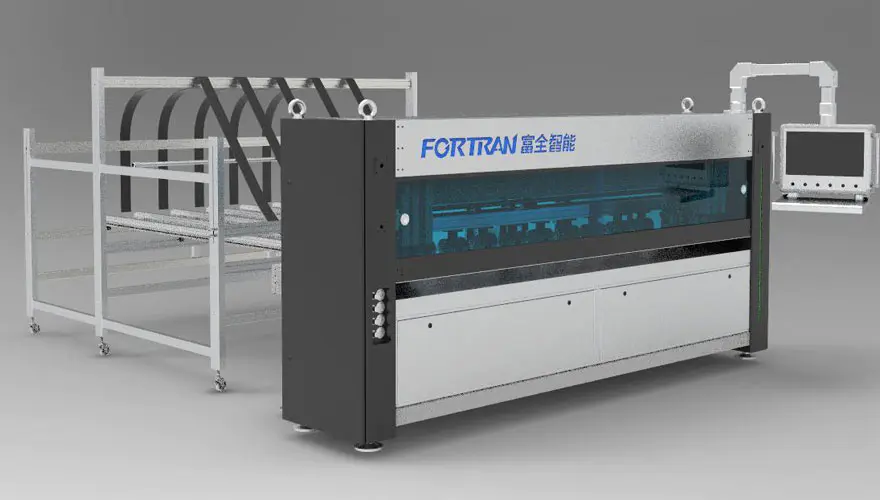

La macchina tagliacarta completamente automatica viene utilizzata per la lavorazione continua a lunghezza fissa di carta ondulata e fogli singoli per produrre astucci pieghevoli. La macchina esegue la cordonatura sia in direzioni trasversali e longitudinali, taglio intermittente e lavorazione di taglio sulla carta ondulata. Il taglio a lunghezza fissa consente sia la produzione di massa che quella personalizzata produzione. La macchina può essere utilizzata come unità autonoma o come parte iniziale di una linea di confezionamento.

NO.	Articolo	Caratteristiche	Modello

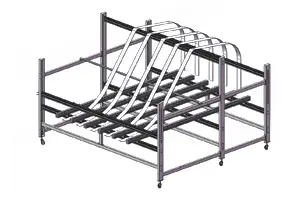

1	Scaffale per la conservazione della carta	Il rack di stoccaggio della carta è realizzato in lamiera di decapaggio mediante lavorazione di piegatura, caratterizzato da una struttura semplice e da una costruzione affidabile. È verniciato per garantire un aspetto attraente e un'eccellente resistenza alla ruggine. La configurazione standard comprende un rack continuo di materiale in cartone e una striscia di flusso di alimentazione del cartone a strato singolo.
2	Struttura del telaio	Il telaio è prodotto mediante lavorazione meccanica di precisione dopo la saldatura di tubi d'acciaio rettangolari e piastre d'acciaio. Garantisce un'elevata accuratezza di assemblaggio e precisione operativa, garantendo una lunga durata e un'eccellente stabilità dell'attrezzatura.

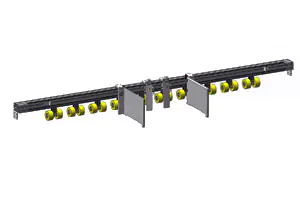

3	Meccanismo di azionamento	La ruota di pressione di alimentazione è realizzata in materiale PU, con una superficie e un attrito luminosi e belli, che possono migliorare efficacemente l'affidabilità del trasporto del cartone. Nel frattempo, il tamburo di trazione è importato dalla Germania, durevole e di lunga durata; può essere regolato manualmente e fissato lateralmente.
4	Struttura trasversale	La potenza è fornita da un servomotore ad alta precisione combinato con un riduttore e un meccanismo a ruota sincrona, che raggiunge un posizionamento preciso e ad alta velocità, garantendo così la precisione del taglio del cartone;
5	Unità di taglio longitudinale	Questo meccanismo è composto principalmente da sette set di portacoltelli. Il servo della cinghia trasversale del coltello guida il posizionamento del coltello longitudinale, in grado di soddisfare i requisiti di funzionamento efficiente garantendo allo stesso tempo una lunga durata.

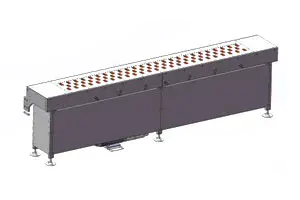

6	Dispositivo di archiviazione regolabile	I rulli sono controllati da un servomotore più un riduttore di velocità. Per migliorare la precisione e l'efficienza operativa, utilizziamo un riduttore di velocità a ingranaggi conici ad alta precisione dotato di un servomotore ad alta precisione. Per assorbire il cartone viene adottata una struttura di aspirazione a vuoto, consentendo un migliore trasporto del cartone monostrato.
7	Custodia della macchina	L'obiettivo principale è la decorazione della macchina stessa. Alla macchina viene aggiunta una copertura protettiva esterna, che viene trattata con verniciatura a polvere per garantire una finitura esteticamente gradevole e durevole che non si scheggia né si sbuccia. La finestra di osservazione nella parte anteriore della macchina è costituita da un pannello acrilico blu intenso, che non è solo visivamente attraente ed elegante ma anche altamente elastico e resistente alla frantumazione. Inoltre, è installata una guida di scorrimento in lega di alluminio, che ha una superficie lucida e funziona silenziosamente senza alcun rumore.

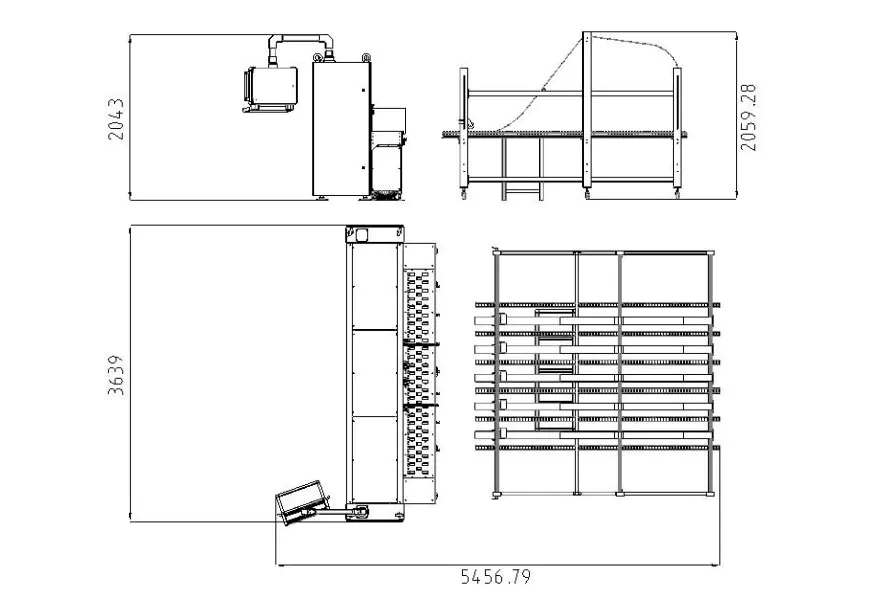

Disegni a tre viste

Requisiti dei materiali di consumo

1.Requisiti per la carta ondulata presso la stazione di alimentazione

A. Larghezza carta ondulata continua: 400–2350 mm;
B. Altezza di impilamento, incluso un pallet da 120 mm: massimo 1300 mm;
C. Larghezza di impilamento massima: 1300 mm; Lunghezza della carta ondulata nel punto di scarico: minimo 300 mm;
D. Tolleranza longitudinale per il taglio a lunghezza fissa: massimo 0,5%; Tolleranza trasversale per il taglio a lunghezza fissa: massimo ± 2,0 mm;
E. Spessore della carta ondulata: 2,5–6 mm, ± 0,2 mm; Massima qualità della materia prima fino a 2,30 BC (secondo lo standard DIN 55468);
F.La qualità del cartone è conforme alla norma DIN 55468;

G. Ondulato singolo, spessore massimo di circa 4 mm (qualità: 1,10–1,40); Ondulato doppio, spessore massimo di circa 6 mm.

2. Tipi di cartone

Numero di serie	Nome	Immagine	Direzione di alimentazione della carta	Dimensione minima
1	Scatola ordinaria		longitudinale	Lunghezza: minimo 400mm Larghezza: minimo 36 mm Altezza: minimo 225 mm
2	Scatola ordinaria		longitudinale	Lunghezza: minimo 400mm Larghezza: minimo 36 mm Altezza: minimo 225 mm
3	Copertina Cielo e Terra		longitudinale	Lunghezza: minimo 400mm Larghezza: minimo 225 mm Altezza: minimo 18 mm
4	Scatola con sigillo centrale		longitudinale	Lunghezza: minimo 400mm Larghezza: minimo 450mm Altezza: minimo 18 mm
5	Scatola con sigillo centrale		longitudinale	Lunghezza: minimo 400mm Altezza: minimo 450mm Altezza: minimo 18 mm
6	Scatola a tutte le ali		longitudinale	Lunghezza: minimo 400mm Altezza: minimo 225 mm Altezza: minimo 18 mm
7	Scatola con sigillo centrale		longitudinale	Lunghezza: minimo 400mm Altezza: minimo 450mm Altezza: minimo 18 mm
8	Cartone quadrato		longitudinale	Lunghezza: minimo 400mm Altezza: minimo 18 mm
