Descrizione del prodotto

Programma di sostituzione dei materiali di consumo

Sostituisci i materiali di consumo nei tempi previsti per mantenere prestazioni di pulizia ottimali.

Consumabile	Quantità per modifica	Modifica intervallo	Cicli di riutilizzo	Condizione di riutilizzo	Condizione di scarto
Panno bianco per l'erogazione dell'acqua (Water Pad)	8 pezzi	Ogni 1 giorno	3 cicli	Lavare dopo ogni utilizzo (primo utilizzo + 2 lavaggi)	Scartarlo quando indossato
Panno antistatico grigio (tampone antistatico)	6 pezzi	Ogni 2 giorni	3 cicli	Lavare dopo ogni utilizzo (primo utilizzo + 2 lavaggi)	Scartarlo quando indossato
Panno in iuta/iuta (tampone in iuta)	8 pezzi	Ogni 3–5 giorni	Fino a 5–7 giorni	Continuare l'uso se intatto	Sostituire quando strappato o deteriorato
Panno nero con chiusura a strappo (Burr Pad)	2 pezzi	Ogni 2 giorni	Monouso	—	Sostituirlo immediatamente se danneggiato
Cuscinetto in schiuma bianca (spugna bianca)	14 pezzi	Ogni 1 giorno	Monouso	—	Sostituirlo immediatamente se danneggiato
Cuscinetto in schiuma nera (spugna nera)	10 pezzi	Ogni 3 giorni	Monouso	—	Sostituirlo immediatamente se danneggiato
Strisce per bordi in velcro (strisce a strappo)	48 strisce (24 set)	Ogni 2 mesi	Monouso	—	Sostituire quando l'adesione viene persa

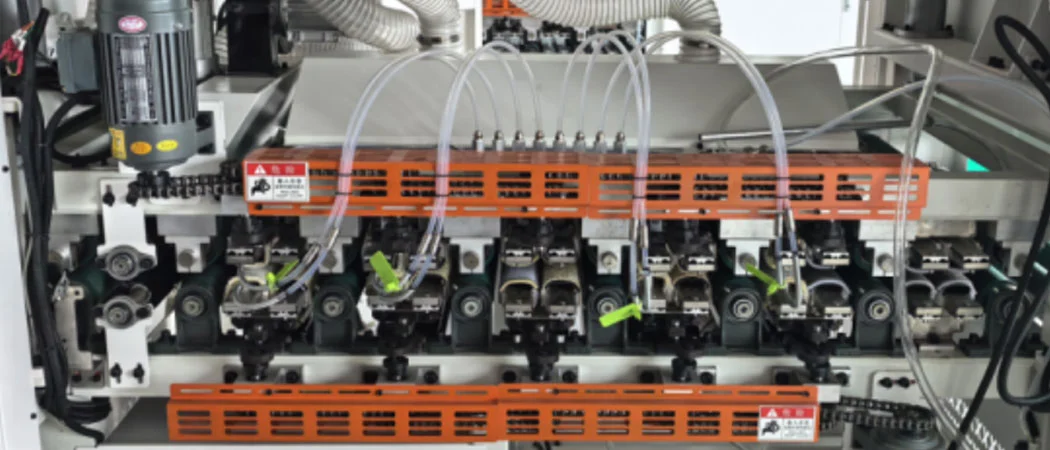

Configurazione di abbinamento tessuto e cuscinetto in schiuma

Ciascun gruppo mandrino sostitutivo utilizza una combinazione accoppiata di tessuto e schiuma come specificato di seguito.

La macchina per la pulizia delle superfici dei pannelli è dotata di 24 mandrini tergicristalli in totale, disposti su due file (12 mandrini per fila, superiore e inferiore). Tutte le quantità di abbinamento riportate di seguito si riferiscono a un set di sostituzione completo.

Tipo di stoffa	Tipo di cuscinetto in schiuma	Mandrini per set	Nota di montaggio
Panno bianco per l'erogazione dell'acqua (Water Pad)	Imbottitura in schiuma bianca	8 mandrini	Set abbinato
Panno antistatico grigio (tampone antistatico)	Imbottitura in schiuma bianca	6 mandrini	Set abbinato
Panno in iuta/iuta (tampone in iuta)	Imbottitura in schiuma nera	8 mandrini	Set abbinato
Panno nero con chiusura a strappo (Burr Pad)	Imbottitura in schiuma nera	2 mandrini	Set abbinato
Strisce perimetrali in velcro	—	2 strisce per mandrino	Fissato con viti su entrambi i lati del mandrino sostitutivo; 24 fusi x 2 strisce = 48 strisce in totale

Cloth & Foam Pad Pairing Configuration

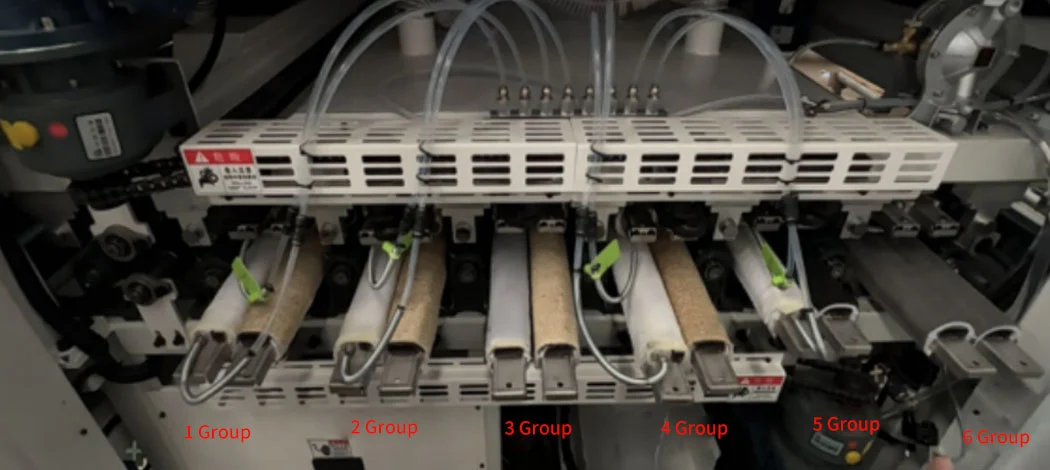

Disposizione del mandrino del tergicristallo e sequenza di pulizia

I mandrini sono disposti in 6 gruppi di 4 (da sinistra a destra), coprendo l'intero ciclo di pulizia in sequenza.

Gruppo	Posizione (da sinistra a destra)	Configurazione del mandrino	Funzione
1	Gruppo 1	Water Pad (erogazione acqua) + Juta Pad	Superficie del pannello pre-bagnata; strofinamento iniziale per allentare i detriti
2	Gruppo 2	Water Pad (erogazione acqua) + Juta Pad	Secondo scrub umido; passaggio di pulizia più profondo
3	Gruppo 3	Burr Pad (gancio e anello) + Juta Pad	Rimozione residui di adesivo/colla; scrub secondario
4	Gruppo 4	Water Pad (erogazione acqua) + Juta Pad	Scrub finale umido; risciacquo superficiale
5	Gruppo 5	Water Pad (erogazione acqua) + Pad antistatico	Risciacquo controllato; rimozione iniziale dell'umidità
6	Gruppo 6	Cuscinetto antistatico + Cuscinetto antistatico	Eliminazione finale dell'umidità; finitura antistatica

Wiper Spindle Layout & Cleaning Sequence

Procedure operative e precauzioni di manutenzione

A | Controlli preoperativi e alimentazione del pannello

Prima di caricare i pannelli, verificare che l'altezza della trave di pressione sia impostata in modo da corrispondere allo spessore del pannello.

Lunghezza minima del pannello: 350 mm. I pannelli di lunghezza inferiore a 350 mm NON devono essere inseriti nella macchina.

Quando si caricano i pannelli, lasciare uno spazio di 15–20 mm su entrambi i lati rispetto alla larghezza della macchina. Riempi completamente lo spazio centrale: ciò migliora l'efficienza della pulizia e riduce il consumo di acqua.

B | Sistema di erogazione dell'acqua

All'inizio di ogni turno (mattina, mezzogiorno e fine giornata) e ogni volta che la macchina automatica per la pulizia di pannelli di legno per mobili è rimasta inattiva per 15 minuti o più senza alimentare i pannelli, eseguire un ciclo manuale di erogazione dell'acqua prima di riprendere il funzionamento.

Intervallo di erogazione dell'acqua consigliato: 250–500 secondi. Durata dell'erogazione per ciclo: 3–5 secondi. Regolare in base al livello di contaminazione del pannello e alla velocità di avanzamento.

Nota: la staffa in tessuto dotata del tubo di alimentazione dell'acqua è direzionale: le posizioni superiore e inferiore NON devono essere invertite.

C| Ispezione ordinaria e manutenzione periodica

Freq	Elemento di ispezione	Azione richiesta
Ogni turno (inizio e fine)	Ispezionare tutti i panni e i tamponi di iuta per verificare che non siano usurati o danneggiati	Sostituirli immediatamente se strappati, sfilacciati o altrimenti degradati
Ad ogni cambio di stoffa	Controllare l'adesione della striscia di Velcro sui mandrini sostitutivi	Sostituire le strisce se l'adesione è insufficiente
Ad ogni cambio di stoffa	Controllare l'usura dei cursori della guida	Sostituire tempestivamente i cursori usurati per mantenere la precisione dell'avanzamento
Mensile	Ispezionare i bulloni di montaggio del pignone per eventuali allentamenti	Stringere nuovamente eventuali elementi di fissaggio allentati; coppia secondo specifica
Mensile (circa)	Lubrificare le catene di trasmissione	Applicare grasso a tutte le catene di trasmissione; utilizzare un grasso per macchinari appropriato

RIF | Riferimento alla terminologia tecnica

Termine tecnico	Descrizione/Nota sull'utilizzo
Tampone per l'acqua (panno per l'erogazione dell'acqua)	Panno per la pulizia bianco con linea di alimentazione dell'acqua integrata; pre-bagna la superficie del pannello prima del lavaggio
Cuscinetto antistatico	Panno antistatico grigio; utilizzato per la rimozione finale dell'umidità e le scariche elettrostatiche sui pannelli puliti
Panno per la pulizia della iuta	Tessuto di iuta a trama grossa; elemento di lavaggio meccanico primario per la rimozione di detriti superficiali e contaminanti
Tampone antibavatura (Tergicristallo con gancio e anello)	Tergicristallo in tessuto microganciato nero; specificamente progettato per rimuovere residui di adesivo, macchie di colla e depositi induriti
Tampone in schiuma bianca	Supporto in poliuretano espanso a cellule aperte; abbinato al cuscinetto per l'acqua e al cuscinetto antistatico per un assorbimento dell'umidità ammortizzato
Cuscinetto in schiuma nera	Supporto in schiuma densa; abbinato al panno di iuta e al tampone in bava per fornire un solido supporto per la pulizia
Strisce per bordi in velcro (strisce di fissaggio con gancio e anello)	Strisce di fissaggio con retro adesivo che fissano i panni per la pulizia alle estremità del mandrino; sostituire quando la forza di tenuta è insufficiente
Gruppo mandrino di ricambio	Unità modulare del mandrino del tergicristallo precaricata con panno e tampone in schiuma; progettato per un cambio rapido senza attrezzi
Fascio di pressione	Trave di bloccaggio orizzontale che applica una pressione calibrata verso il basso ai pannelli durante il ciclo di avanzamento; deve essere impostato sullo spessore del pannello prima dell'operazione
Staffa per l'approvvigionamento idrico	Staffa portapanno con tubo alimentazione acqua integrato; posizionale: gli orientamenti superiore e inferiore non sono intercambiabili
Cursore guida	Dispositivo di scorrimento con cuscinetto lineare che mantiene l'allineamento laterale del pannello lungo tutto il percorso di alimentazione; sostituire quando l'usura influisce sulla precisione del tracciamento
Pignone di trasmissione	Ruota dentata dentata che trasmette la rotazione al sistema di catene di trasporto
Catena di trasmissione	Catena di trasporto a maglie a rulli; necessita di ingrassaggio ogni 30 giorni circa per evitarne l'usura e l'allungamento
Ciclo di avanzamento del pannello	Singolo passaggio di un pannello attraverso l'intera sequenza di pulizia dall'ingresso all'uscita
Adescamento manuale dell'acqua	Ciclo di erogazione dell'acqua avviato dall'operatore eseguito prima di riprendere la produzione dopo periodi di inattività di 15 minuti o più

Questo documento è destinato esclusivamente ai distributori e agli operatori autorizzati. Tutti i contenuti tecnici, i progetti e le specifiche dei prodotti rimangono proprietà intellettuale esclusiva di Guangdong Fortran Machinery Co., Ltd. La riproduzione o distribuzione non autorizzata è severamente vietata.
