Macchina automatica per il taglio della carta ad alta velocità

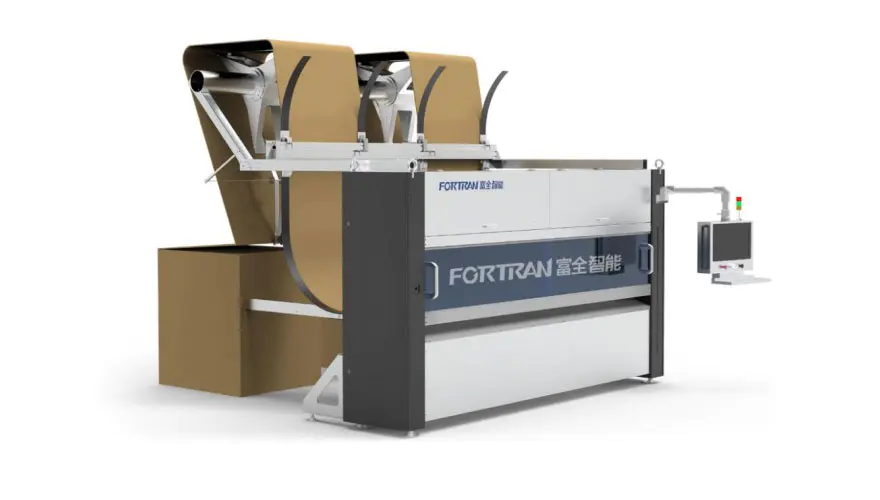

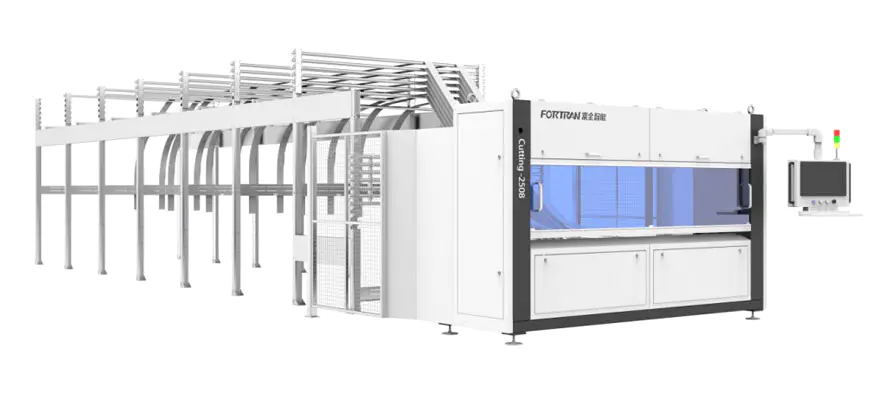

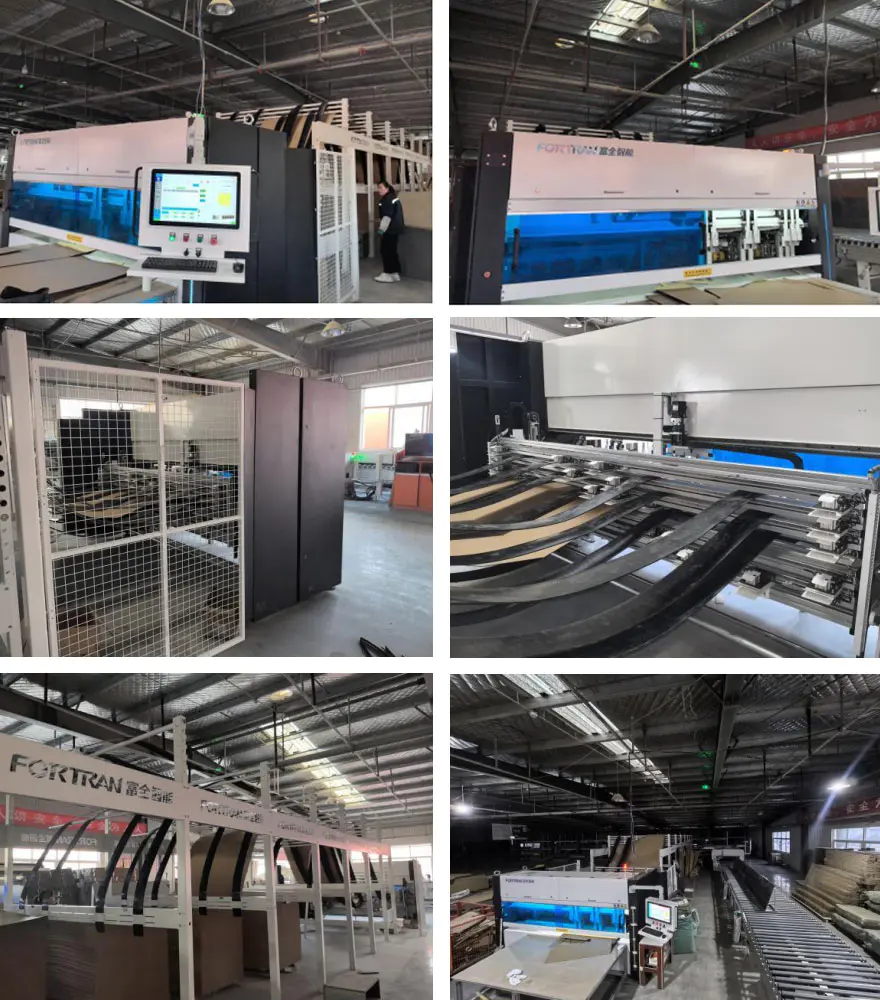

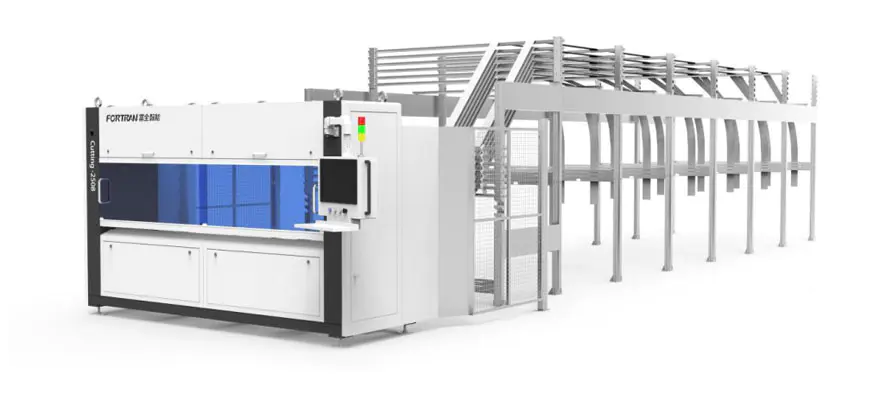

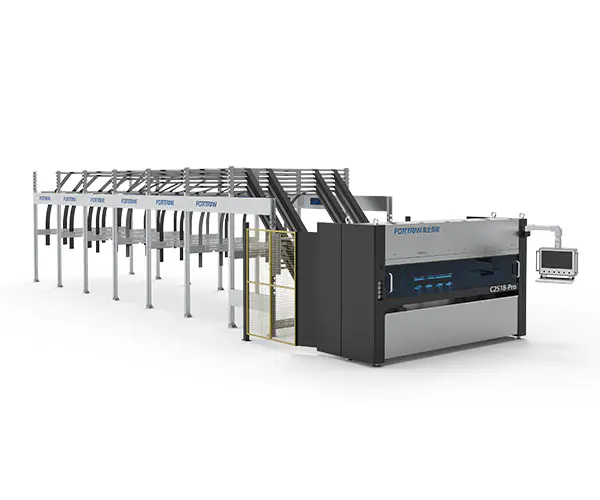

Immagine della macchina

Specifiche della macchina

Dimensioni L*L*A(mm)	Specifiche di base	Alimentazione elettrica (kW)	Velocità di taglio (M/min)	Altezza di lavoro (mm)
14750*4040*3000	11 coltelli verticali+1 orizzontale, full-servocomando, con 6 caricatori	5.8	0-120	850

Parametri di elaborazione

minimo Lunghezza di taglio L (mm)	Massimo. Larghezza di taglio L (mm)	Spessore di taglio per carta ondulata H (mm)	Precisione della spaziatura longitudinale della lama (mm)	Efficienza (PCS/min)
300	2550	2-7	±1,5	0-12

Descrizione generale delle funzioni

La tagliatrice automatica per carta ad alta velocità viene utilizzata per la lavorazione continua a lunghezza fissa di carta ondulata e fogli singoli per produrre astucci pieghevoli. La macchina esegue la cordonatura sia in direzioni trasversali e longitudinali, taglio intermittente e lavorazione di taglio sulla carta ondulata. Il taglio a lunghezza fissa consente sia la produzione di massa che quella personalizzata produzione. La macchina può essere utilizzata come unità autonoma o come parte iniziale di una linea di confezionamento.

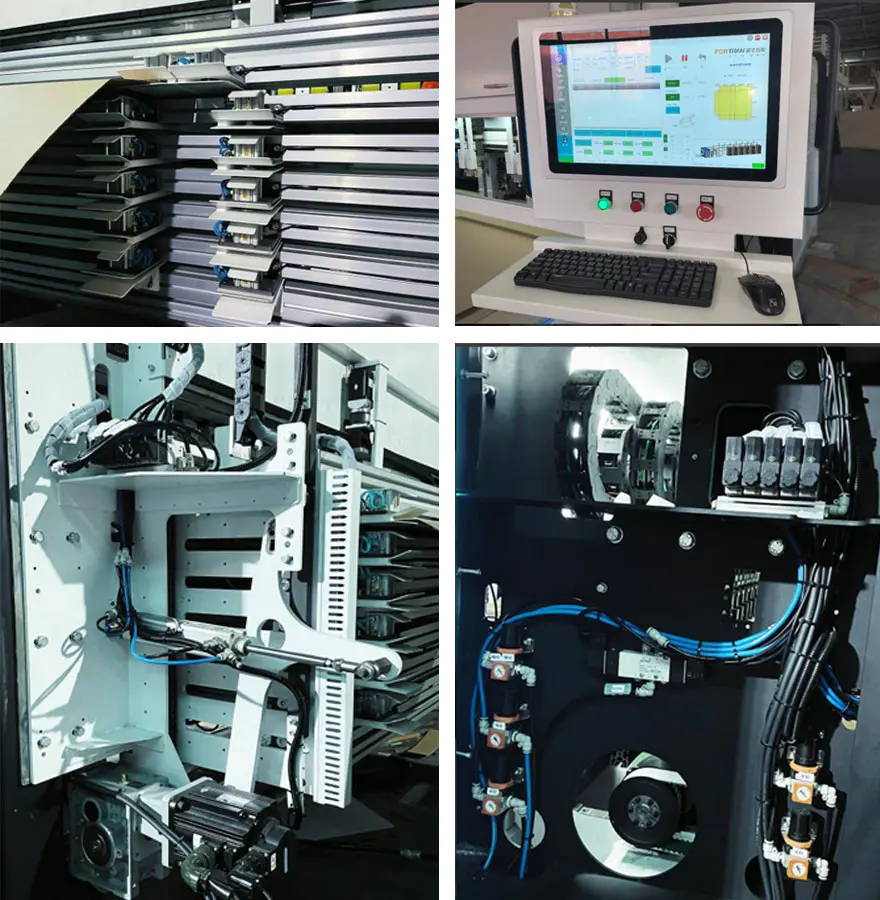

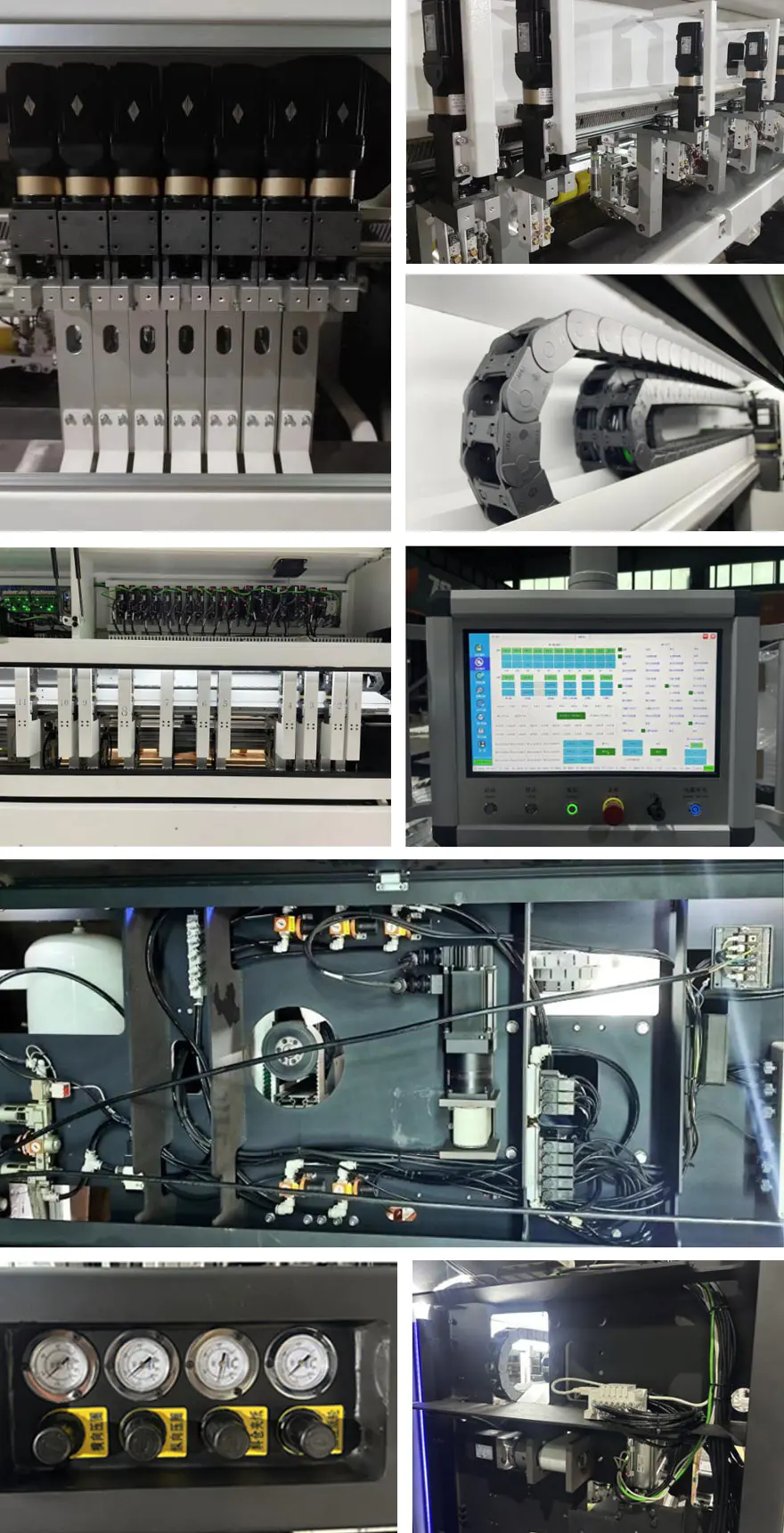

NO.	Articolo	Caratteristiche
1	Scaffale per la conservazione della carta	Il portacarte è realizzato con piastre di acciaio lavate con acido e lavorate da flessione. Presenta una struttura semplice, una costruzione affidabile ed è trattato a freddo zincatura, con conseguente aspetto attraente e eccellente resistenza alla ruggine. La configurazione standard comprende 6 scomparti per la conservazione della carta, che possono essere adattato in base alle diverse esigenze del cliente, offrendo elevata flessibilità e robustezza adattabilità.
2	Struttura del telaio	Il telaio è realizzato mediante lavorazione meccanica di precisione dopo la saldatura dell'acciaio rettangolare tubi e piastre in acciaio. Garantisce un'elevata accuratezza di assemblaggio e precisione operativa, garantendo una lunga durata e un'eccellente stabilità dell'attrezzatura.

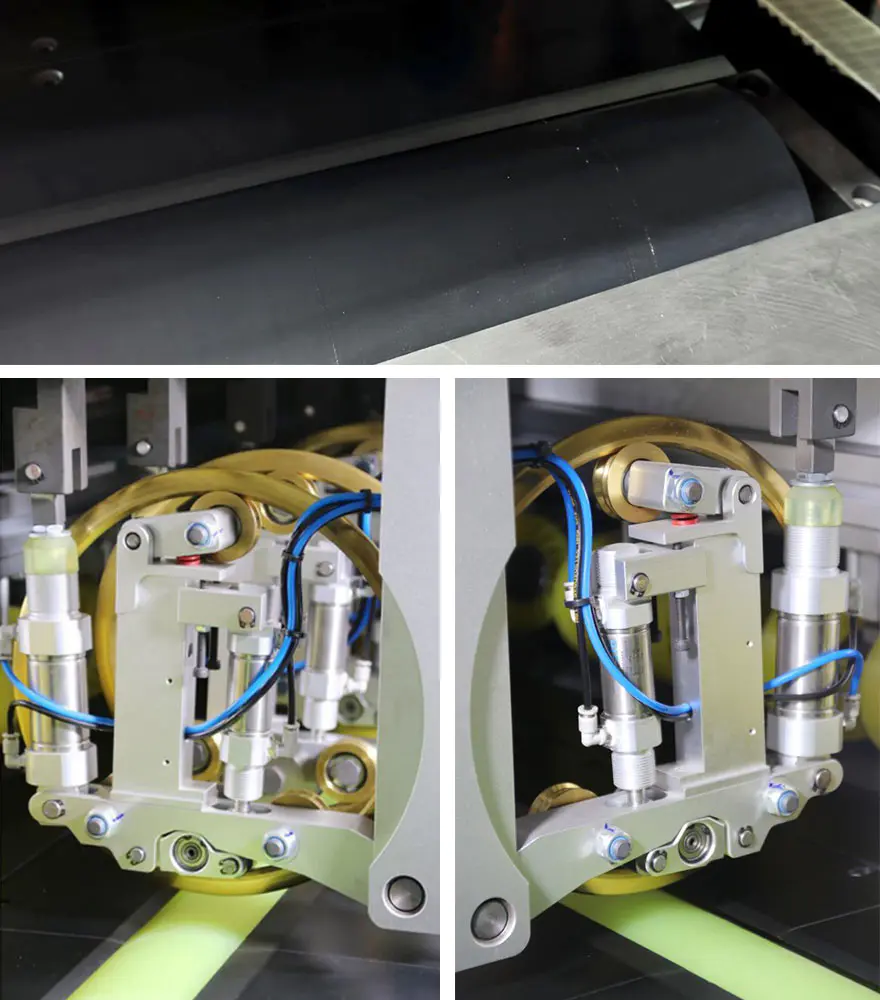

3	Meccanismo di azionamento	Il rullo di pressione dell'alimentazione è realizzato in materiale PU, che ha una superficie brillante e attraente con attrito elevato. Ciò migliora effettivamente l'affidabilità del trasporto del cartone. Nel frattempo, il tamburo di trazione è importato dalla Germania ed è estremamente durevole.
4	Struttura trasversale	La potenza è fornita da un servomotore ad alta precisione combinato con un riduttore e un meccanismo a ruota sincrona, che raggiunge un livello elevato
5	Unità di taglio longitudinale	Questo meccanismo è composto principalmente da 7 set di portacoltelli. La configurazione del coltello di 7+1 consente il taglio universale dei tipi di scatole 410 e 411. È progettato per soddisfare le esigenze esigenze di funzionamento ad alta efficienza garantendo allo stesso tempo la durata;

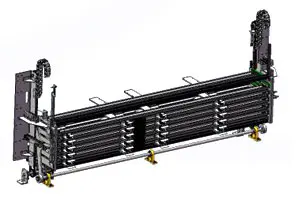

6	Dispositivo di archiviazione regolabile	Entrambe le estremità della scheda madre mediante lavorazione CNC garantire i lati paralleli, l'uso di alta resistenza catena su e giù per garantire sicurezza e affidabilità non salta i denti, per migliorare la precisione e l'efficienza operativa, utilizziamo l'alta precisione riduttore ad ingranaggi conici dotato di alta precisione motore di servizio; Al fine di migliorare il tasso di utilizzo di carta, impostiamo questa istituzione come 6 biblioteche di carta, che possono essere aumentate o diminuite a seconda diverse esigenze dei clienti, conveniente e veloce, e forte adattabilità;

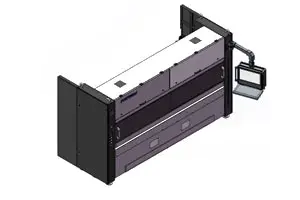

7	Custodia della macchina	La funzione principale è decorare la macchina stesso. Viene aggiunta una copertura protettiva esterna la macchina. Il coperchio è trattato con plastica spruzzatura,che lo rende esteticamente gradevole, delicato e resistente alla vernice scheggiatura.La finestra di osservazione nella parte anteriore della macchina è realizzata in lamiera acrilica, che gli conferisce un aspetto attraente ed elegante, come nonché elevata tenacità e resistenza a sconvolgente.

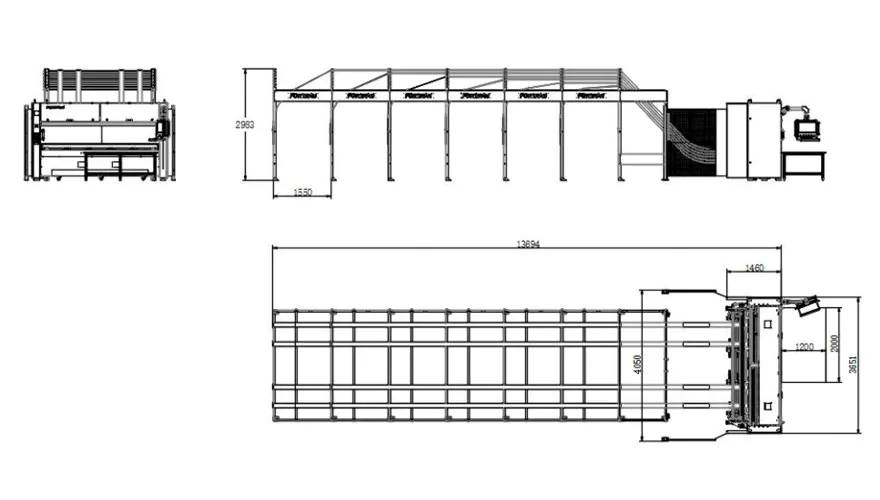

Disegni a tre viste

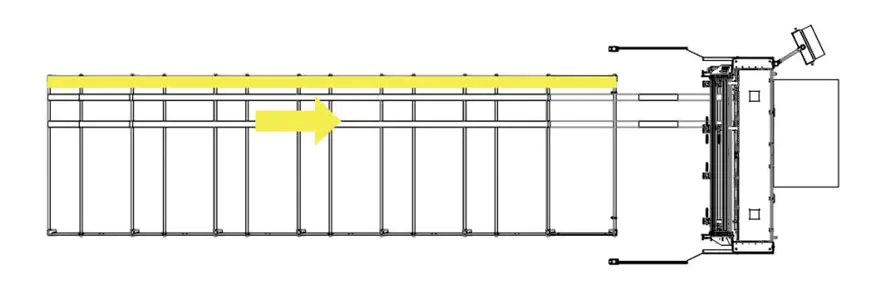

Diagramma schematico della modalità del processo di produzione

Requisiti dei materiali di consumo

1.Requisiti per la carta ondulata presso la stazione di alimentazione

A. Larghezza carta ondulata continua: 400–2550 mm;
B. Larghezza totale della carta ondulata fissata fianco a fianco: massimo 2550 mm;
C. Altezza di impilamento, incluso un pallet da 120 mm: massimo 1300 mm;
D. Larghezza di impilamento massima: 1300 mm; Lunghezza della carta ondulata nel punto di scarico: minimo 300 mm;
E. Tolleranza longitudinale per il taglio a lunghezza fissa: massimo 0,5%; Tolleranza trasversale per il taglio a lunghezza fissa: massimo ± 2,0 mm;
F. Spessore della carta ondulata: 2-7 mm, ± 0,2 mm; Massima qualità della materia prima fino a 2,30 BC (secondo lo standard DIN 55468);
G.La qualità del cartone è conforme alla norma DIN 55468;
H. Ondulato singolo, spessore massimo di circa 4 mm (qualità: 1,10–1,40); Doppio ondulato, spessore massimo di circa 7 mm.

2. Tipi di cartone

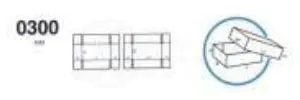

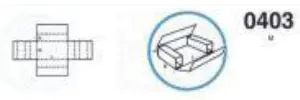

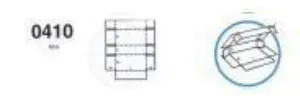

Numero di serie	Nome	Immagine	Direzione di alimentazione della carta	Dimensione minima

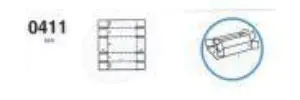

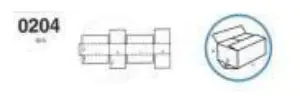

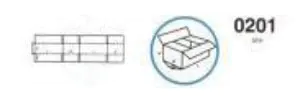

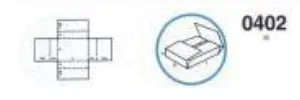

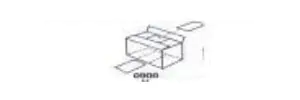

1	Scatola ordinaria		longitudinale	Lunghezza: minimo 400mm Larghezza: minimo 36 mm Altezza: minimo 225 mm
2	Scatola ordinaria		longitudinale	Lunghezza: minimo 400mm Larghezza: minimo 36 mm Altezza: minimo 225 mm
3	Copertina Cielo e Terra		longitudinale	Lunghezza: minimo 400mm Larghezza: minimo 225 mm Altezza: minimo 18 mm
4	Scatola con sigillo centrale		longitudinale	Lunghezza: minimo 400mm Larghezza: minimo 450mm Altezza: minimo 18 mm
5	Scatola con sigillo centrale		longitudinale	Lunghezza: minimo 400mm Altezza: minimo 450mm Altezza: minimo 18 mm
6	Scatola a tutte le ali		longitudinale	Lunghezza: minimo 400mm Altezza: minimo 225 mm Altezza: minimo 18 mm
7	Scatola con sigillo centrale		longitudinale	Lunghezza: minimo 400mm Altezza: minimo 450mm Altezza: minimo 18 mm
8	Cartone quadrato		longitudinale	Lunghezza: minimo 400mm Altezza: minimo 18 mm

Elenco della configurazione dei componenti principali

NO.	Articolo	Specifiche	Qtà	Notato
1	Gruppo lame longitudinali		7 SET	La quantità può essere personalizzata in base alle esigenze
2	Gruppo lama orizzontale		1 INSIEME
3	Assemblaggio rulli		3 PEZZI
5	Cintura sincrona trasversale		1 PZ
6	Cintura sincrona		2 PZ
7	Servomotore di trazione		2 SET
8	Riduttore di trazione		2 SET
9	Servomotore di stoccaggio per la regolazione		1 INSIEME
10	Riduttore di stoccaggio di regolazione		1 INSIEME
11	Motore movimento lama		7 SET	La quantità può essere personalizzata in base alle esigenze
12	Riduttore movimento lama		7 SET
13	Componenti pneumatici		1 INSIEME
14	Scatola di controllo elettrico	——	——
15	Componenti elettrici	Sensori fotoelettrici, Cavi, Riflettori, Componenti elettrici	——
16	Controllore	Driver, firmware, moduli	——

Elenco delle parti indossabili e dei materiali di consumo

1. Elenco delle parti indossabili

NO.	Articolo	Specifiche	Quantità consigliata	Numero U8
1	Boccola dell'albero di alimentazione	PCM260-02-020-260	6
2	Boccola dell'albero di spinta	CZJ260-02-010-300	2
3	Cintura sincrona silenziosa verde senza cuciture con anima in acciaio (Xiet)	75-AT10-6910	1
4	Elettrovalvola	SY5120-5GZD-01	2
5	Lama dentata circolare φ66xφ16x0,8	PCM260-03-010-010	2
6	Elettrovalvola	4N330C08B	1
7	Dispositivo di scorrimento	HGH15CA	2
8	Valvola di riduzione della pressione di precisione	SDR20008JN	2
9	Cintura sincrona in poliuretano senza saldatura con filo di acciaio - Tipo silenzioso	AT10x50xL1290	1
10	Relè	RXT-F01K D24	1
11	Fusibile	5*20 mm 0,1 A	5
12	Interruttore di limite	XCK-N2145P20C	2
13	Interruttore di prossimità	IME12-06BPSZW2S	2
14	Cintura sincrona in poliuretano senza saldatura con filo di acciaio - Tipo silenzioso	AT10x50xL920	1

Elenco dei materiali di consumo

1	Rullo in gomma per il taglio della carta B	PCM260-01-020-300	1
2	Lama dentata circolare φ66xφ16x0,8	PCM260-03-010-010	2
3	Boccola dell'albero di alimentazione	PCM260-02-020-260	2
4	Boccola dell'albero di spinta	CZJ260-02-010-300	1
