Piegatrice automatica per scatole

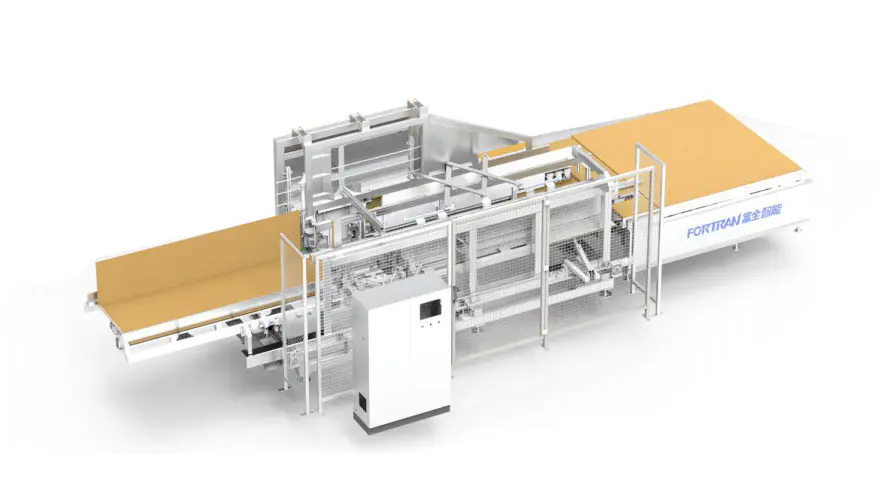

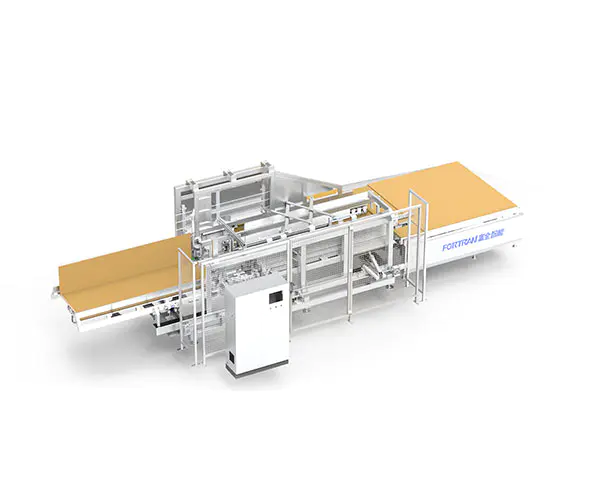

Immagine complessiva della macchina

Parametri dell'attrezzatura

Dimensioni esterne L*L*A(mm)	Peso proprio dell'attrezzatura (kg)	Alimentazione elettrica (chilowatt)	Trasporto del carico (kg)	Altezza di lavoro (mm)
9760*3550*2500	Circa 3700	4,5 kW (esclusa unità di incollaggio)	50	830±40 (indeterminato. Dipende dal cliente

Ambito del trattamento

Intervallo di lavorazione del cartone L（mm）	Intervallo di lavorazione del cartone W（mm）	Intervallo di lavorazione del cartone H（mm）	Efficienza di piegatura (volte/min)	Spessore della carta ondulata (mm)
400-2800	320-900	40-250	5-7	2.5-6

1 Marchio degli accessori principali: servomotore--Inovance; cinghia sincrona--Gardner; cuscinetto del sedile--TR; motore di conversione di frequenza---Inovance:
2 Il tubo complessivo della cremagliera è saldato e lavorato dal portale, che è estremamente preciso, affidabile e durevole.
3 Il meccanismo lineare della macchina per scatole pieghevoli è guidato da un binario di guida lineare di precisione, altamente affidabile e durevole.
4 La carta di trasmissione della ventosa adotta un servomotore ad alta precisione, che è facile da controllare e può migliorare la precisione dell'attrezzatura;

5 La macchina può essere utilizzata da sola o in abbinamento alla linea di confezionamento personalizzata. Il modo di utilizzo è mutevole e flessibile

1 Usi

A. Questa piegatrice automatica per scatole viene utilizzata nei cartoni in scatole;
B. Questa attrezzatura viene utilizzata per realizzare scatole di cartoni modello M/A-0410;
C. Innanzitutto, confronta il cartone, premi la dimensione di input corrispondente, avvia e inserisci l'attrezzatura per creare automaticamente una scatola;

2 Panoramica del principio di funzionamento

L'intero set di attrezzature è diviso in cinque parti: meccanismo della piattaforma di alimentazione, meccanismo del telaio principale, meccanismo di piegatura laterale fissa, meccanismo di piegatura laterale mobile e trasmissione mediana meccanismo:

A. Durante il lavoro, l'input della schermata operativa corrisponde alla dimensione della scatola pieghevole; dopo che il posizionamento è pronto, dopo che la pellicola di carta è allineata con il riferimento anteriore e il riferimento laterale in direzione positiva, premere il pulsante di avvio verde per avviare automaticamente la ventosa per assorbire la pellicola di carta nell'ingresso della sezione della macchina per la scatola pieghevole;

B. La ventosa spinge la pelle di carta nella parte pieghevole, e il bordo fisso e il bordo lungo mobile corrispondono all'ingresso del bordo di piegatura, quindi spruzza automaticamente la colla nella posizione di spruzzo della colla specificata e la posizione di piegatura dell'estremità anteriore viene completata una per una;

C. Dopo che la scatola pieghevole anteriore raggiunge la posizione designata, dopo che la pressione verso il basso del cilindro è stata serrata, la ventosa cade immediatamente e si ripristina all'origine, e la ventosa posteriore è attaccata all'estremità posteriore della carta e la attende; dopo che il lato fisso e il bordo di piegatura del lato mobile funzionano contemporaneamente, il gruppo di ribaltamento viene ripristinato al termine; La ventosa posteriore spinge la pellicola di carta in avanti fino alla posizione di stampaggio della scatola pieghevole posteriore e spruzza automaticamente la colla nella posizione designata;

D. Dopo che la scatola pieghevole posteriore ha raggiunto la posizione designata, dopo che la pressione verso il basso del cilindro è stata serrata: dopo che il lato fisso e il bordo pieghevole del lato mobile funzionano contemporaneamente, il gruppo di ribaltamento viene completato e ripristinato: il motore di scarico invia immediatamente il cartone di stampaggio all'uscita;

3 Struttura Funzionale"

Numero di serie	Nome	Caratteristica distintiva	Modello

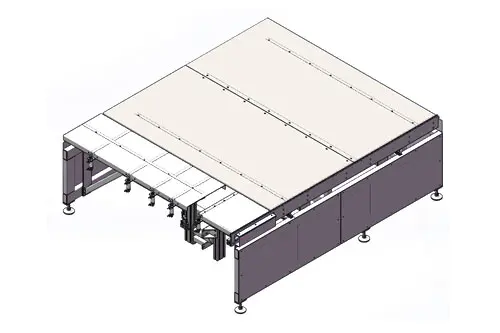

1	Struttura del tavolo di alimentazione	Il piano del materiale anteriore è posizionato nella posizione del pannello piatto e il cilindro controlla il perno di sollevamento e posizionamento; il servomotore laterale individua accuratamente la posizione di preparazione dell'alimentazione della pelle della carta;

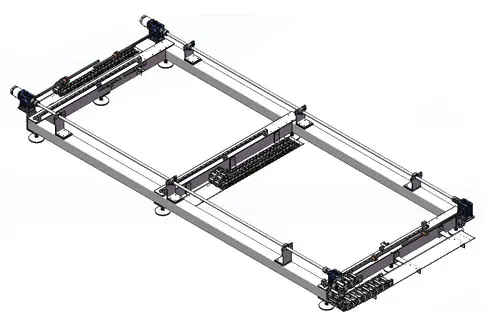

2	Struttura base rack	La base del rack del mainframe, il meccanismo di piegatura mobile dell'azionamento del servomotore di controllo del collegamento del servo e il meccanismo di azionamento mediano sono più precisi;

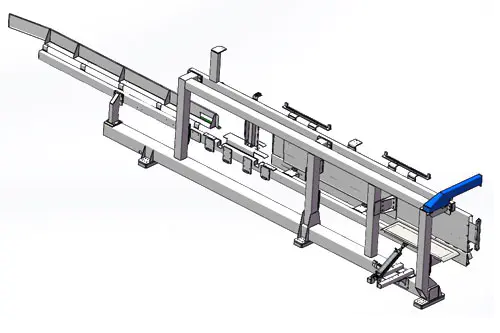

3	Set di cestelli pieghevoli laterali fissi	Telaio pieghevole laterale fisso, piegatura del cilindro a bordo corto, alimentazione della guida ausiliaria della lamiera su entrambi i lati; lavorazione del portale di saldatura a cremagliera; elevata precisione di assemblaggio, elevata precisione operativa, garantendo una lunga durata e una buona stabilità dell'attrezzatura;

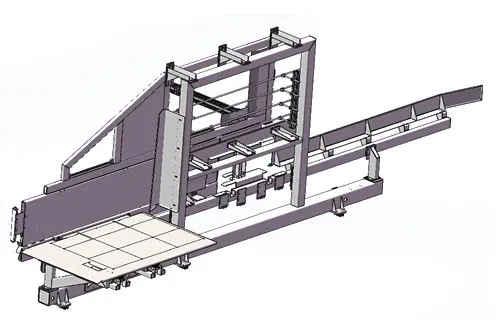

4	Set di cestelli pieghevoli laterali mobili	Telaio pieghevole laterale mobile, piegatura del cilindro sul lato lungo, alimentazione della guida ausiliaria della lamiera su entrambi i lati; lavorazione del portale di saldatura a cremagliera; elevata precisione di assemblaggio, elevata precisione operativa, garantendo una lunga durata e una buona stabilità dell'attrezzatura;

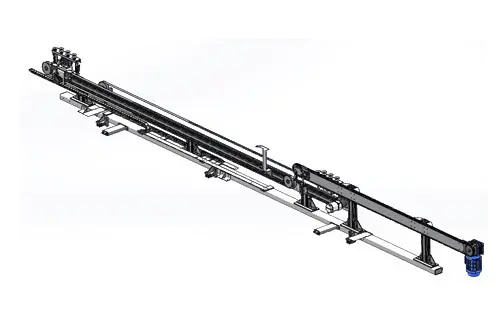

5	Cinque parti del meccanismo di azionamento mediano	L'azionamento del servocomando, il gruppo ventosa centrale guida il movimento della pellicola di carta, il motore di scarico aziona la catena per azionare lo scarico della pellicola di carta;

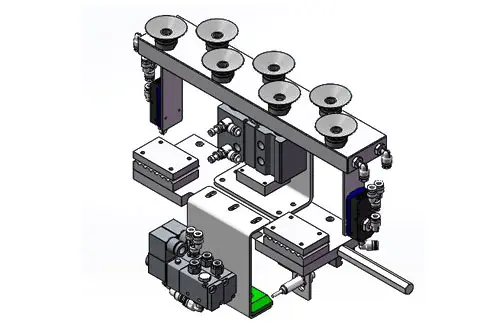

6	Gruppo ventose di medio livello	La cinghia del servomotore guida il movimento, il cilindro si alza e si abbassa e il vuoto della ventosa assorbe la trasmissione della pelle di carta, il funzionamento e il posizionamento accurati;

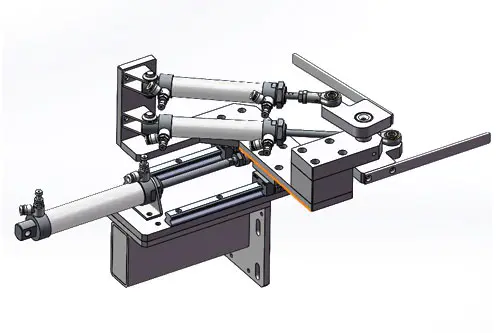

7	Gruppo di espansione pieghevole	L'espansione del cilindro anteriore e posteriore collabora con il binario di guida per spostarsi avanti e indietro, e il meccanismo del braccio oscillante del cilindro di raggruppamento realizza la piegatura di diverse specifiche e dimensioni;

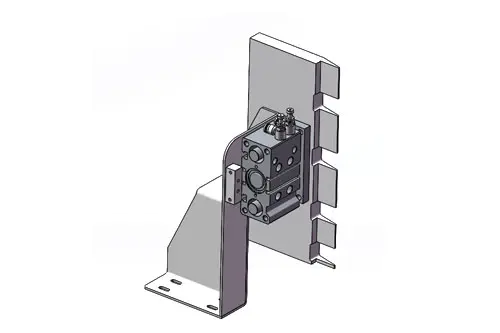

8	Gruppo piastre pressa	Il cilindro si espande prima e dopo, e agisce sulla flessione dell'orecchio per raddrizzare la scatola ad angolo retto;

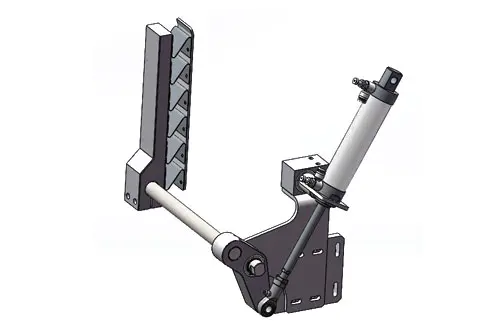

9	Gruppo ribaltabile	È principalmente responsabile della pressione verso l'alto delle estremità anteriore e posteriore del cartone e la trasmissione telescopica del cilindro aziona il braccio oscillante, in modo che l'adesivo hot melt sia saldo e stabile;
10	Gruppo sedile auricolare con braccio oscillante	L'espansione della trasmissione del cilindro aziona il forcellone. Dopo che il braccio oscillante è posizionato ad angolo retto, il cilindro di pressione inferiore blocca la pellicola di carta, con la pasta adesiva hot melt a compressione del gruppo di rotazione laterale per renderla ferma e stabile;

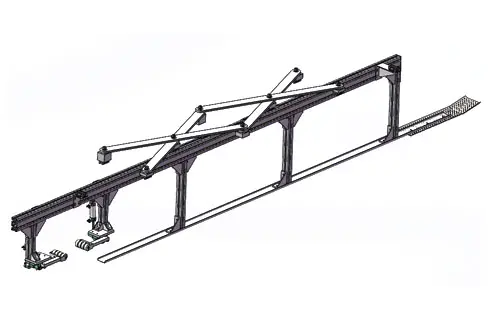

11	Gruppo pressore bordo ausiliario di medio livello	Il lungo braccio oscillante collabora con il binario di guida per raggiungere una posizione centrale completamente automatica al centro del cartone; il materiale del blocco anteriore aiuta il gruppo inferiore della ventosa ad assorbire la pellicola della carta; l'estremità posteriore è divisa in due gruppi di cilindri anteriore e posteriore per controllare la parte anteriore e posteriore del braccio oscillante per assistere il bordo della carta; per evitare che la pellicola di carta sia troppo larga e causi il problema di uno stampaggio impreciso.

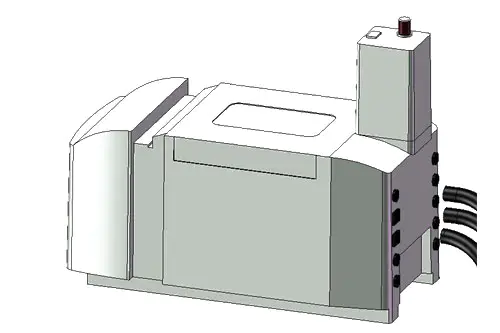

12	Sistema di macchine per colla	Nel sistema della macchina per la colla, utilizziamo un set completo di accessori importati da Le Baide, che possono realizzare spruzzatura continua di colla, funzioni complete, impostazione semplice e funzionamento conveniente;

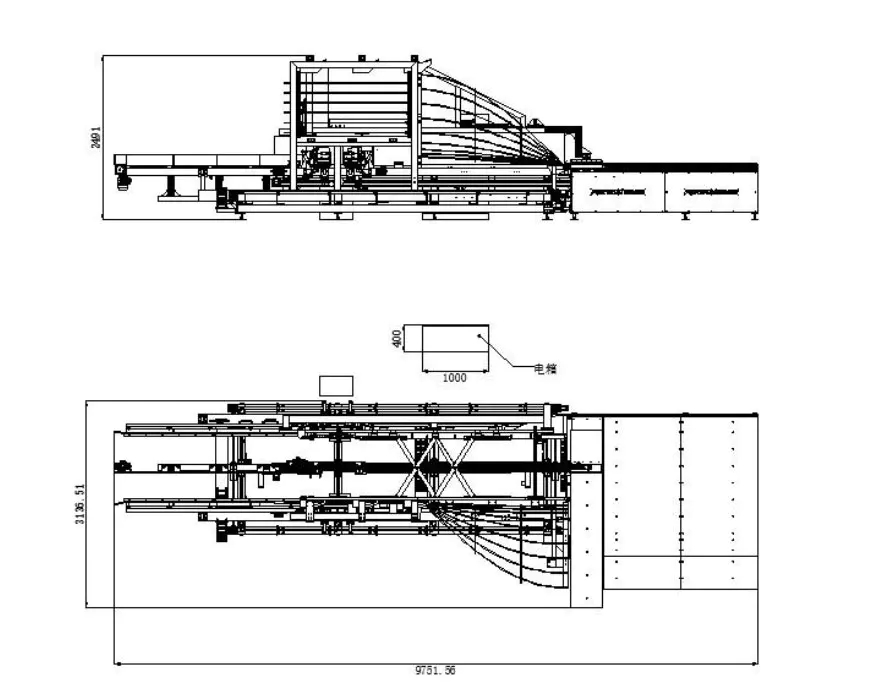

Tre viste (non determinate perché le dimensioni cambiano in base ai parametri)

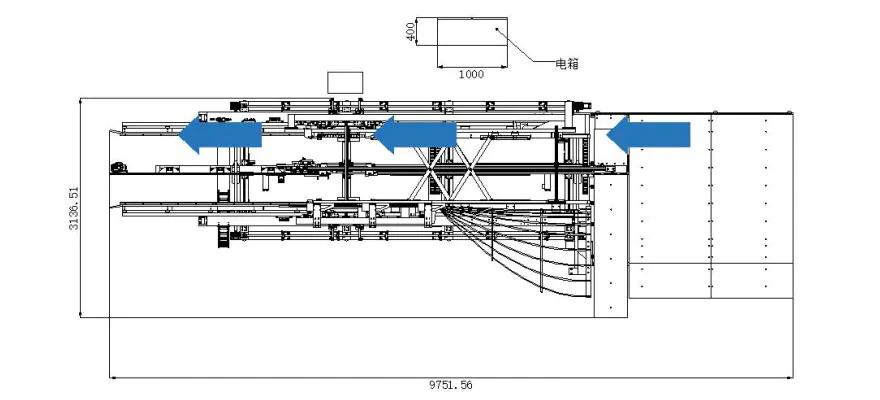

Diagramma schematico della modalità del processo produttivo (Indeterminato perché dimensioni cambia in base ai parametri)
