Macchina per il ribaltamento di pannelli a 180 gradi

1. Introduzione al prodotto

La macchina per il ribaltamento del pannello a 180 gradi include una macchina per il ribaltamento cilindrico, una macchina per il ribaltamento del piatto orizzontale, una macchina per il ribaltamento del tipo a mulino a vento e una macchina per il ribaltamento del tipo a ventosa. La macchina per il ribaltamento del tipo a ventosa è applicabile alla sezione di taglio. La macchina di rotazione cilindrica e la macchina di rotazione di tipo mulino a vento sono applicabili alla sezione della levigatrice. La macchina per il ribaltamento della lastra orizzontale è applicabile al sistema di incisione automatica e alla perforatrice automatica.

2. Parametro del prodotto (specifica)

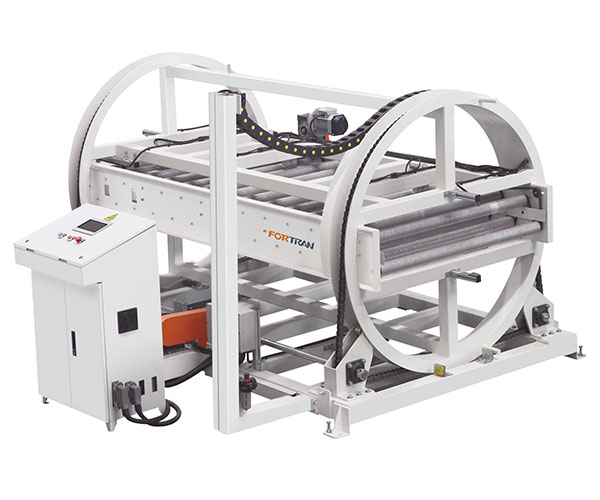

a. Cylindrical turnover machine:

Modello	FQ-YFBJ24
Dimensione esterna	L3000/ 3500/ 4000*L2530*H1850mm
Lunghezza del pannello	500-2400 mm
Larghezza del pannello	300-1200 mm
Spessore pannello	10-60 mm
Capacità di carico	60 kg/mq
Potere totale	3KW
Velocità	4-5 volte/min
Altezza di lavoro	900 mm
Diametro rullo	φ54
Gruppi multipli di pinze pneumatiche garantiscono un bloccaggio stabile del pannello
Dispositivo di sicurezza	ingranaggio anteriore anti-overshoot
Raggio principale	acciaio quadrato ad alta resistenza
Componente pneumatico	AirTAC
Dispositivo elettrico	Schneider
Sistema di controllo PLC	Delta/ Innovazione

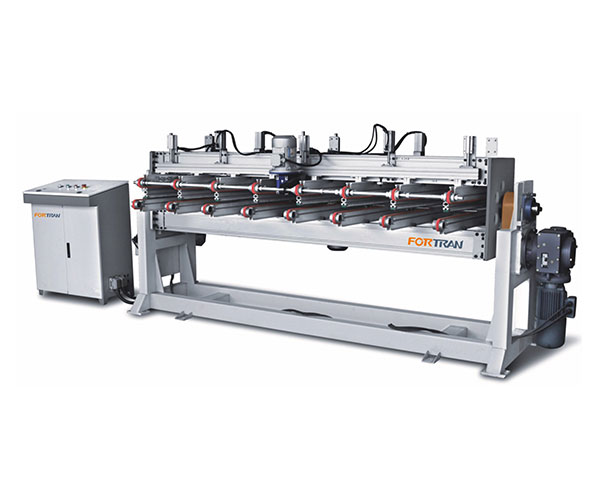

b. Macchina per ribaltare lamiere orizzontale

Modello	FQ-HFBJ24
Dimensione esterna	L3500*W1415*H1300mm
Lunghezza del pannello	400-2400 mm
Larghezza del pannello	300-1200 mm
Spessore pannello	10-60 mm
Capacità di carico	50 kg/mq
Potere totale	3KW
Velocità	4-5 volte/min
Altezza di lavoro	900 mm
Cintura di traduzione	Shanghai Yongli
Raggio principale	acciaio quadrato ad alta resistenza
Componente pneumatico	AirTAC
Dispositivo elettrico	Schneider
Sistema di controllo PLC	Delta/ Innovazione

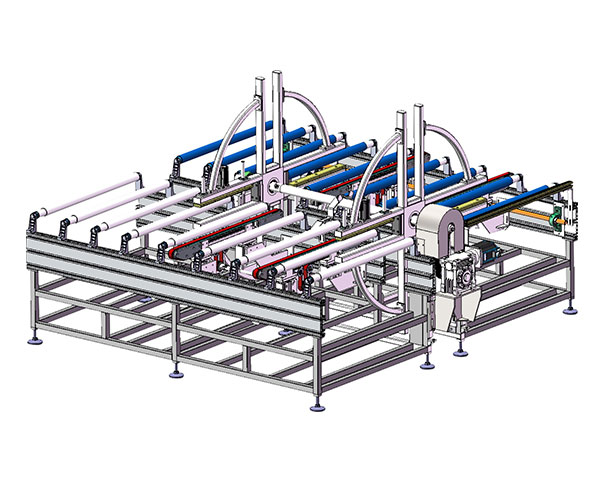

c. Macchina ribaltatrice tipo mulino a vento

Modello	FQ-FBJ
Dimensione esterna	L2000*W1650*H1800mm
Lunghezza del pannello	400-2400 mm
Larghezza del pannello	300-1200 mm
Spessore pannello	10-60 mm
Capacità di carico	80 kg/mq
Potere totale	3KW
Velocità	4-5 volte/min
Altezza di lavoro	900 mm
Raggio principale	acciaio quadrato ad alta resistenza
Componente pneumatico	AirTAC
Dispositivo elettrico	Schneider
Sistema di controllo PLC	Delta/ Innovazione

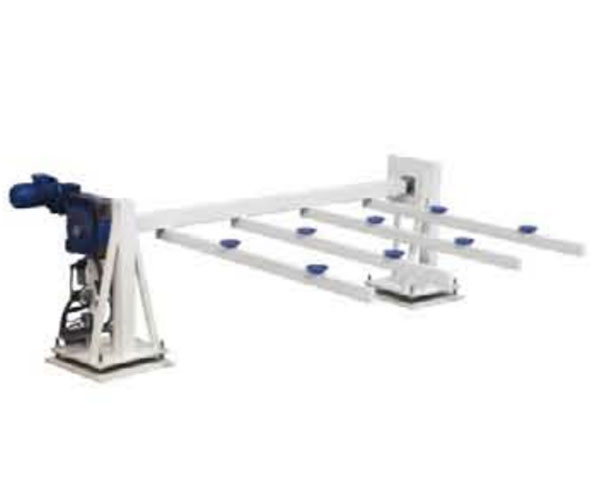

d. Macchina per il ribaltamento a ventosa:

Modello	FQ-FZFB
Dimensione esterna	L3000*L1300*H900mm
Lunghezza del pannello	400-2400 mm
Larghezza del pannello	300-1200 mm
Spessore pannello	10-60 mm
Capacità di carico	80 kg/mq
Potere totale	3KW
Velocità	4-5 volte/min
Altezza di lavoro	900 mm
Raggio principale	acciaio quadrato ad alta resistenza
Componente pneumatico	AirTAC
Dispositivo elettrico	Schneider
Sistema di controllo PLC	Delta/ Innovazione

1. La trave principale è realizzata in alluminio aeronautico ad alta resistenza, conforme allo standard internazionale ICE 61131.
2. La parte del giunto è saldata con precisione dal robot OTC giapponese, resistente alla corrosione e all'umidità per una maggiore durata.
3. Le parti superiore e inferiore del tamburo sono collegate con una trasmissione a catena sincrona per garantire che la velocità sia costante.

4.Dettagli del prodotto
